ALM-ALP Центробежные циркулярные насосы с линейным расположением патрубков
Назначение. Разработано специально для индивидуальных и коллективных систем отопления, кондиционирования и горячего водоснабжения.

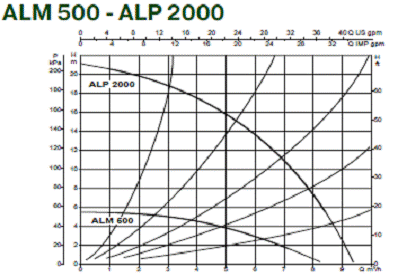

Рабочий диапазон. Производительность: от 0,6 до 8,4 куб.м/ч, напор – до 21 м. водяного столба.
Максимальное рабочее давление: 10 бар.
Перекачиваемая жидкость. Состав: чистая, без твердых включений и мине ральных масел, не вязкая, химически нейтральная, по характеристикам аналогичная воде. Температура: от –15°С до +120°С.
Основные материалы. Гидравлический корпус и опора двигателя – чугун для ALM 500 и ALP 2000, бронза для ALM 200 и ALP 800, рабочее колесо – технополимер, ротор – нержа веющая сталь, уплотнение – EPDM, торцевое уплотнение вала – графит/керамика.
Особенности. Двигатели однофазных моделей оборудованы встроенным тепловым выключателем. Для трехфазных двигателей необходимо предусмотреть внешнюю защиту от перегрузки.
Монтаж. Вал двигателя строго в горизонтальном положении.
Стандартное электропитание: 1x230 В, 3x230–400 В.
Степень защиты: IP 55.
Класс изоляции: F.
| Источник питания 50 Гц | Тип двигателя | Об/мин | Р1 | Р2 Номинальн. мощн. | In A | Конденсатор | ||
кВт | л.с. | мкФ | VC | ||||||
ALP 2000 M | 1x220-240V | 2 POLI | 2870 | 0,75 | 0,55 | 0,75 | 3,7 | 16 | 450 |
ALP 2000 T | 3x230-400V | 2 POLI | 2830 | 0,66 | 0,55 | 0,75 | 2,3-1,3 | - | - |

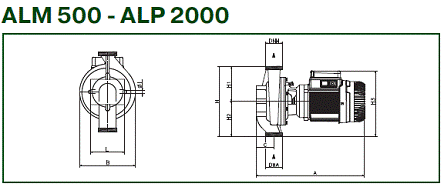

| А | В | C | L | IØ | H | H1 | H2 | H3 | всас. | нагнет. | Размеры упаковки | Обьем м3 | Вес кг | ||
L\A | L\B | H | ||||||||||||||
ALP 2000 | 386 | 174 | 63 | 95 | 8 | 250 | 125 | 125 | 235 | 2"G-M | 2"G-M | 492 | 232 | 292 | 0,033 | 14,5 |
