Консольные центробежные насосы с одним рабочим колесом
Назначение. Разработано специально для бытовых, общественных, промышленных и сельскохозяйственных установок и ирригационных систем.
Рабочий диапазон: производительность – от 0,3 до 96 куб.м/ч, напор – до 62 м. водяного столба.
Максимальное рабочее давление: для K 20/41, K 30/70, K 30/100, K 36/100, K 12/200, K 14/400 – 6 бар, для K 36/200, K 40/200, K55/200, K11/500, K 18/500, K 28/500 – 8 бар, для K 40/400, K 50/400, K 30/800, K 40/800, K 50/800, K 20/1200, K 25/1200, K 35/1200 – 10 бар.
Перекачиваемая жидкость. Состав: чистая, без твердых включений и минеральных масел, не вязкая, химически нейтральная, по характеристикам аналогичная воде. Температура: для K 20/41, K 30/70, K 30/100, K36/100, K12/200, K 36/200, K 40/200 – от –10°С до +50°С, для остальных – от –15°С до +110°С.
Основные материалы. Гидравлический корпус и опора двигателя – чугун; рабочее колесо – технополимер или чугун; ротор – нержавеющая сталь; уплотнение – EPDM, торцевое уплотнение вала – графит/керамика.
Особенности. Двигатели однофазных моделей оборудованы встроенным тепловым выключателем. Для трехфазных двигателей необходимо предусмотреть внешнюю защиту от перегрузки.
Монтаж. Вал двигателя – в горизонтальном положении или вертикальном выше гидравлического корпуса.
Стандартное электропитание: 1x230 В, 3x230-400 В.
Степень защиты: Двигатель – IP 44, Клеммная коробка – IP 55.
Класс изоляции: F.

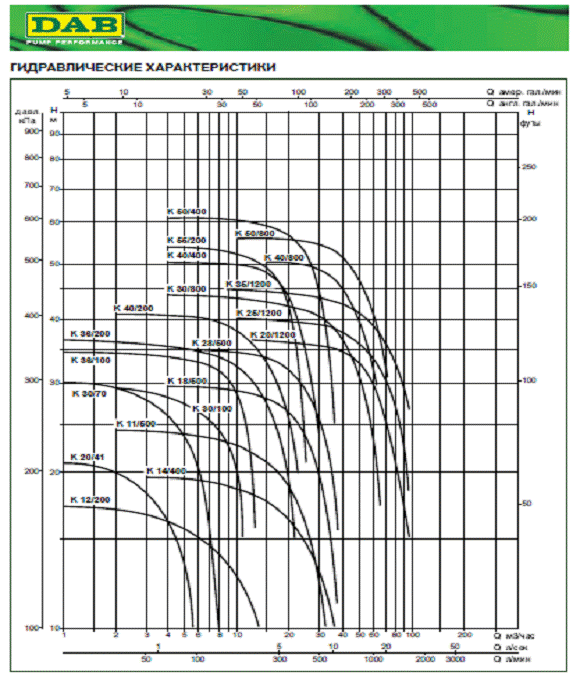

Технические характеристики.
| Электрические характеристики | ||||||
Источник питания 50 Гц | Р1 | Р2 | In A | Конденсатор | |||
кВт | Л.с. | мкФ | Vc | ||||
K 12/200 M | 1x220-240V | 1,05 | 0,75 | 1 | 4,6 | 20 | 450 |
K 12/200 T | 3x230-400V | 1,02 | 0,75 | 1 | 3,6-2,1 | - | - |
K 14/400 M | 1x220-240V | 2,1 | 1,85 | 2,5 | 9,5 | - | 450 |
K 14/400 Т | 3x230-400V | 2,1 | 1,85 | 2,5 | 7,4 | - | - |
K 11/500 Т | 3x230-400V | 2,6 | 2,2 | 3 | 9,1-5,8 | - | - |
K 18/500 Т | 3x230-400V | 3,4 | 3 | 4 | 10,2-5,9 | - | - |
K 28/500 Т | 3x230-400V | 4,5 | 4 | 5,5 | 14,7-8,5 | - | - |
K 30/800 Т | 3х400V-∆* | 8,3 | 7,5 | 10 | 14 | - | - |
K 20/1200 Т | 3х400V-∆* | 8,9 | 7,5 | 10 | 15,4 | - | - |
K 25/1200 Т | 3х400V-∆* | 10 | 9,2 | 12,5 | 18 | - | - |
K 35/1200 Т | 3х400V-∆* | 11,4 | 11 | 15 | 19,3 | - | - |

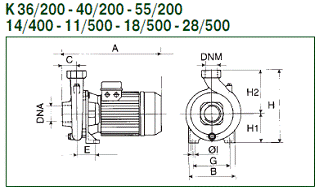

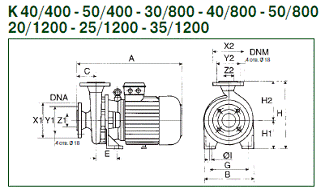

Габаритные размеры и вес.
| A | B | C | D | E | G | ØI | H | H1 | всас. | нагнет. | Вес. кг |
К 40/200 | 425 | 250 | 55 | - | 86 | 175 | 14 | 320 | 135 | 2"G | 1 1/2"G | 33,9 |
К 14/400 M | 430 | 200 | 62 | - | 74 | 120 | 11 | 270 | 105 | 2"G | 2"G | 24,5 |
К 14/400 T | 358 | 200 | 62 | - | 74 | 120 | 11 | 270 | 105 | 2"G | 2"G | 22 |
К 11/500 | 440 | 240 | 62 | - | 100 | 155 | 14 | 312 | 132 | 21/2"G | 2"G | 33,2 |
К 18/500 | 440 | 240 | 62 | - | 100 | 155 | 14 | 312 | 132 | 21/2"G | 2"G | 35,6 |
К 28/500 | 440 | 240 | 62 | - | 100 | 155 | 14 | 312 | 132 | 21/2"G | 2"G | 39,6 |
