Радиальные вентиляторы низкого давления
Назначение радиальных вентиляторов
Радиальные вентиляторы общего назначения применяются в стационарных системах вентиляции, кондиционирования, воздушного отопления, технологических установках.
Вентиляторы радиальные предназначены для перемещения невзрывоопасной газовой среды с температурой не выше 80 °С для обычного исполнения (до 200 °С — для теплостойкого исполнения Ж2), содержащей твердые примеси не более 0,1 г/м3, не содержащей липких веществ и волокнистых материалов. Для радиальных вентиляторов двухстороннего всасывания (двухсторонних) с расположением ременной передачи в перемещаемой среде температура перемещаемой среды не должна превышать 60 °С.
Условия эксплуатации:
Температура окружающей среды от -40 °С до +40 °С
Категория размещения (вторая - в условиях умеренного климата, первая - при защите электродвигателя от прямого солнечного излучения и атмосферных осадков для умеренного климата)
Категория размещения:
- Вторая - в условиях умеренного климата
- Первая - при защите электродвигателя от прямого солнечного излучения и атмосферных осадков для умеренного климата.
Вентиляторы радиальные разделяют, в зависимости от величины полного давления, на:
- Вентиляторы низкого давления — должны создавать полное давление до 1000 Па;
- Среднего давления — свыше 1000 до 3000 Па;
- Высокого давления — свыше 3000 до 12 000 Па.
Преимущества вентиляторов радиальных:
- Направление вращения - правое и левое
- Встроенные в обмотки электродвигателя вентилятора радиального термодатчики
- Корпус вентилятора радиального изготовлен из оцинкованной стали
Варианты изготовления
Общего назначения из оцинкованной или углеродистой стали.
Общего назначения теплостойкие из оцинкованной или углеродистой стали «Ж2».
Коррозионностойкие из нержавеющей стали «К1».
Коррозионностойкие теплостойкие из нержавеющей стали «К1Ж2».
Взрывозащищенные из разнородных металлов «В1».
Взрывозащищенные теплостойкие из разнородных металлов «В1Ж2».
Взрывозащищенные из алюминиевых сплавов «В2».
Взрывозащищенные коррозионностойкие из нержавеющей стали «ВК1».
Взрывозащищенные коррозионностойкие теплостойкие из нержавеющей стали «ВК1Ж2».
Гарантийный срок эксплуатации - 18 месяцев
Радиальные вентиляторы низкого давления серии ВР 86-77.
Представляют собой вентиляторы одностороннего всасывания с рабочими лопатками загнутыми назад. Направление вращения - правое и левое. Корпус вентилятора изготовлен из оцинкованной стали. Привод - трехфазный асинхронный электродвигатель. Для защиты от перегрева вентиляторы серии ВР 86-77 снабжены встроенными термодатчиками с выводами для подсоединения устройства защиты двигателя.

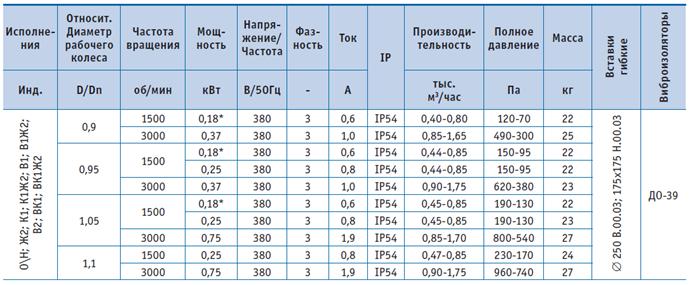

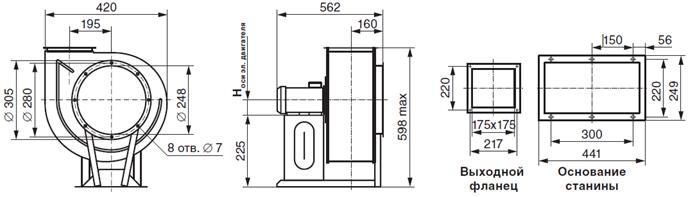

ВР 86-77-2,5 с деноминальными рабочими колесами (0,9; 0,95; 1,05; 1,1)

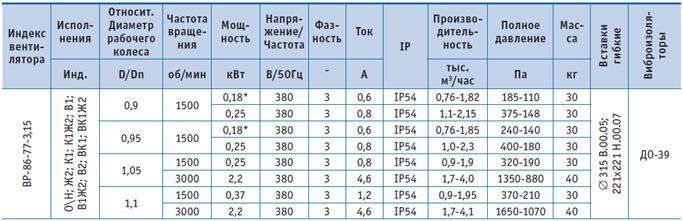

ВР-86-77-3,15 с деноминальными рабочими колесами (0,9; 0,95; 1,05; 1,1)

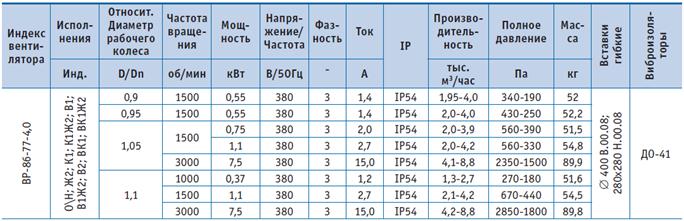

ВР-86-77-4,0 с деноминальными рабочими колесами (0,9; 0,95; 1,05; 1,1)

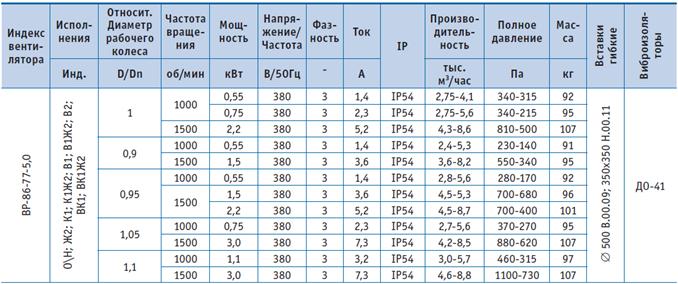

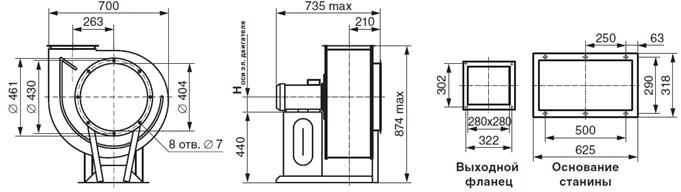

ВР-86-77-5,0 с деноминальными рабочими колесами (0,9; 0,95; 1,0; 1,05; 1,1)

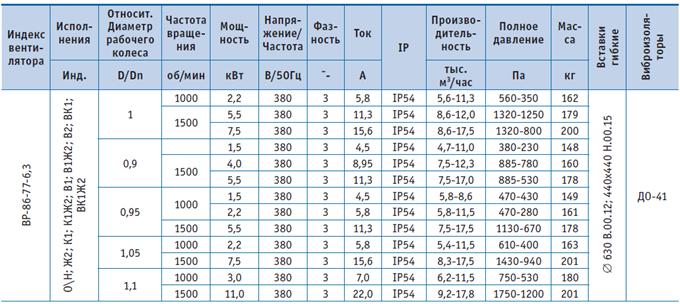

ВР-86-77-6,3 с деноминальными рабочими колесами (0,9; 0,95; 1,0; 1,05; 1,1)

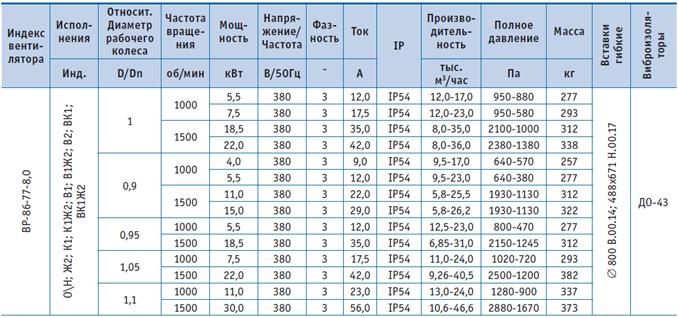

ВР-86-77-8,0 с деноминальными рабочими колесами (0,9; 0,95; 1,0; 1,05; 1,1)

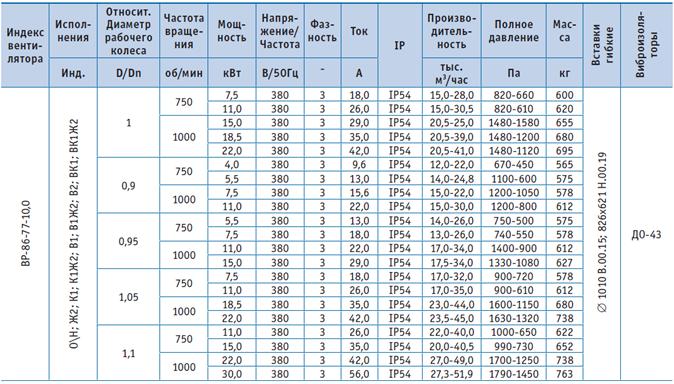

ВР-86-77-10,0 с деноминальными рабочими колесами (0,9; 0,95; 1,0; 1,05; 1,1)

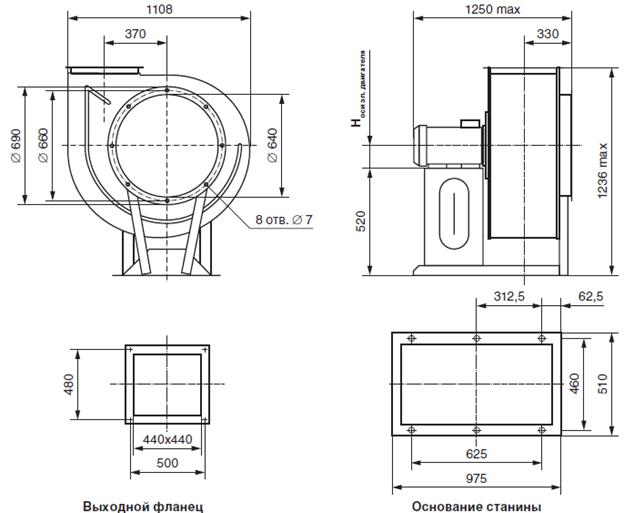

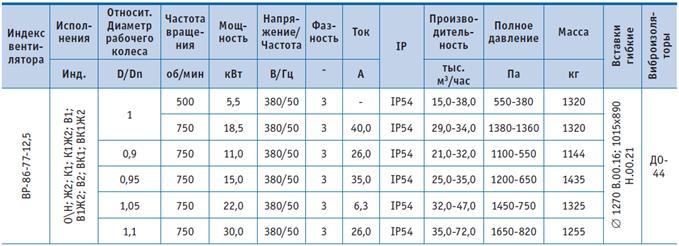

ВР-86-77-12,5 с деноминальными рабочими колесами (0,9; 0,95; 1,0; 1,05; 1,1)
Вентиляторы радиальные ВР 86-77 серии М.
Вентиляторы ВР 86-77м – результат многолетнего опыта конструирования и эксплуатации вентиляционной техники в общественных и промышленных зданиях. Новая модификация вентилятора отвечает всем основным требованиям регламентирующих документов к системам вентиляции.
Преимущества:
- КПД вентиляторов повышен на 7%;
- Дополнительная экономия электроэнергии до 20-25% за счет применения электродвигателей с меньшей потребляемой мощностью и более высокого КПД рабочего колеса вентилятора, по сравнению с ранее выпускавшейся серией;
- Снижение уровня шума вентиляторов серии на 2-3 Дб;
- За основу конструкции спиральной камеры взяты лучшие разработки импортных производителей;
- Применяемое рабочее колесо в серии ВР 86-77м имеет более высокий КПД именьший аэродинамический шум;
- Широкий диапазон аэродинамической характеристики заменяет целый ряд радиальных вентиляторов с D-номинальными рабочими колесами;
- Уменьшен вес вентиляторов за счет новой конструкции корпусных деталей;
- Не требуют обслуживания и надежны в работе.

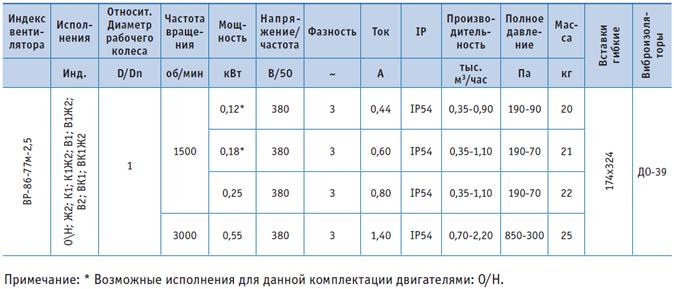

Вентилятор радиальный ВР-86-77м-2,5

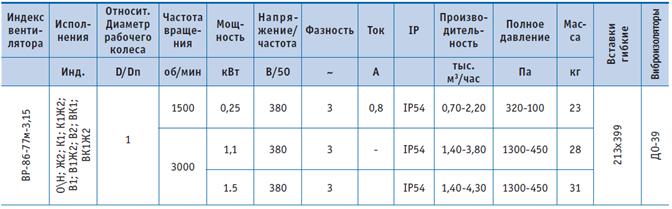

Вентилятор радиальный ВР-86-77м-3,15

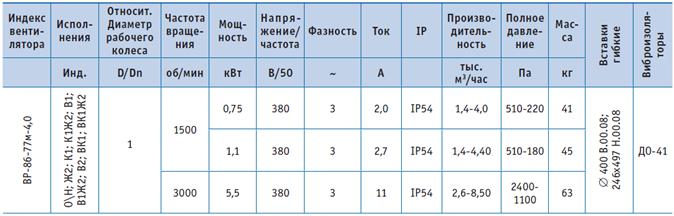

Вентилятор радиальный ВР-86-77м-4,0
