Радиальные вентиляторы среднего и высокого давления
Назначение радиальных вентиляторов
Радиальные вентиляторы общего назначения применяются в стационарных системах вентиляции, кондиционирования, воздушного отопления, технологических установках.
Вентиляторы радиальные предназначены для перемещения невзрывоопасной газовой среды с температурой не выше 80 °С для обычного исполнения (до 200 °С — для теплостойкого исполнения Ж2), содержащей твердые примеси не более 0,1 г/м3, не содержащей липких веществ и волокнистых материалов. Для радиальных вентиляторов двухстороннего всасывания (двухсторонних) с расположением ременной передачи в перемещаемой среде температура перемещаемой среды не должна превышать 60 °С.
Условия эксплуатации: Температура окружающей среды от -40 °С до +40 °С Категория размещения (вторая - в условиях умеренного климата, первая - при защите электродвигателя от прямого солнечного излучения и атмосферных осадков для умеренного климата) Категория размещения:
- Вторая - в условиях умеренного климата
- Первая - при защите электродвигателя от прямого солнечного излучения и атмосферных осадков для умеренного климата.
Вентиляторы радиальные разделяют, в зависимости от величины полного давления, на:
- Вентиляторы низкого давления — должны создавать полное давление до 1000 Па;
- Среднего давления — свыше 1000 до 3000 Па;
- Высокого давления — свыше 3000 до 12 000 Па.
Преимущества вентиляторов радиальных:
- Направление вращения - правое и левое
- Встроенные в обмотки электродвигателя вентилятора радиального термодатчики
- Корпус вентилятора радиального изготовлен из оцинкованной стали
Варианты изготовления
Общего назначения из оцинкованной или углеродистой стали.
Общего назначения теплостойкие из оцинкованной или углеродистой стали «Ж2».
Коррозионностойкие из нержавеющей стали «К1».
Коррозионностойкие теплостойкие из нержавеющей стали «К1Ж2».
Взрывозащищенные из разнородных металлов «В1».
Взрывозащищенные теплостойкие из разнородных металлов «В1Ж2».
Взрывозащищенные из алюминиевых сплавов «В2».
Взрывозащищенные коррозионностойкие из нержавеющей стали «ВК1».
Взрывозащищенные коррозионностойкие теплостойкие из нержавеющей стали «ВК1Ж2».
Гарантийный срок эксплуатации - 18 месяцев
Радиальные вентиляторы среднего давления серии ВР 300-45 (ВЦ 14-46).
Представляют собой радиальные вентиляторы одностороннего всасывания с рабочими лопатками загнутыми вперед. Направление вращения - правое и левое. Корпус вентилятора изготовлен из оцинкованной стали. Привод - трехфазный асинхронный электродвигатель.
Для защиты от перегрева вентиляторы радиальные среднего давления серии ВР 300-45 (14-46) снабжены встроенными термодатчиками с выводами для подсоединения устройства защиты двигателя.
ВР-300-45-2,0

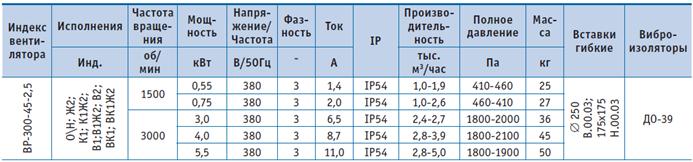

ВР-300-45-2,5

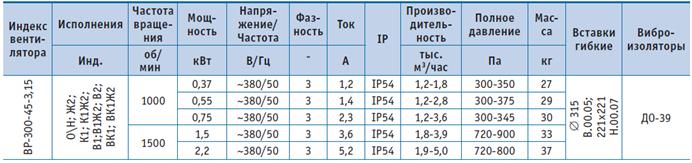

ВР-300-45-3,15

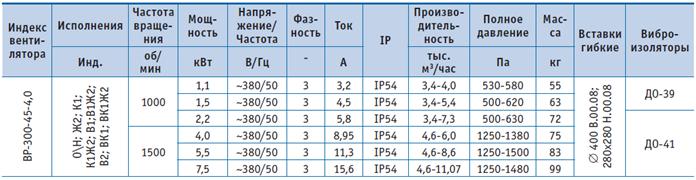

ВР-300-45-4,0

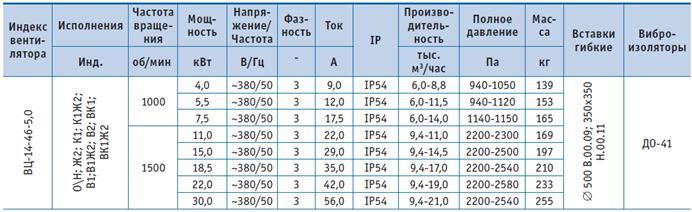

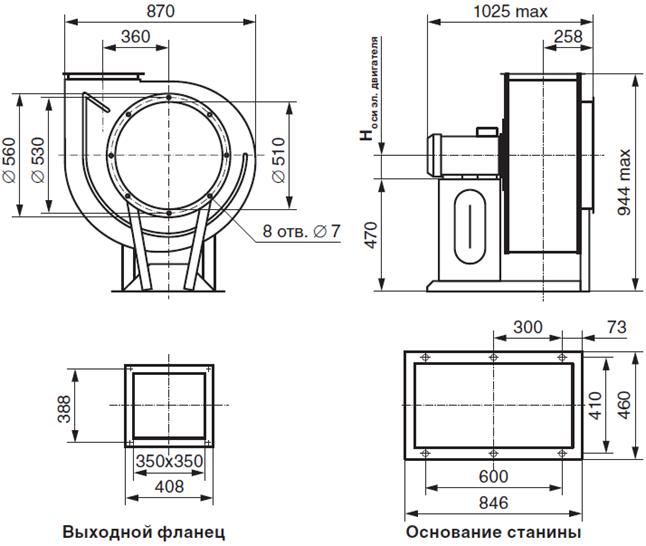

ВЦ-14-46-5,0

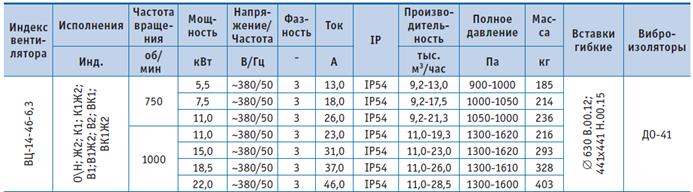

ВЦ-14-46-6,3
Радиальный вентилятор высокого давления серии ВДС5.
Вентиляторы дутьевые средние (ВДС) представляют собой радиальные вентиляторы одностороннего всасывания с прямыми рабочими лопатками.
Вентиляторы дутьевые (ВД) используются для подачи воздуха в топки
котельных агрегатов, а также для технологических установок различных
отраслей народного хозяйства для перемещения чистого воздуха.
ВД предназначены для перемещения невзрывоопасной газовой среды с
температурой не выше 80 °С — для обычного исполнения, содержащей
твердые примеси не более 0,1 г/м3, не содержащей липких веществ и волокнистых материалов.
Вентилятор дутьевой ВДС-5,0

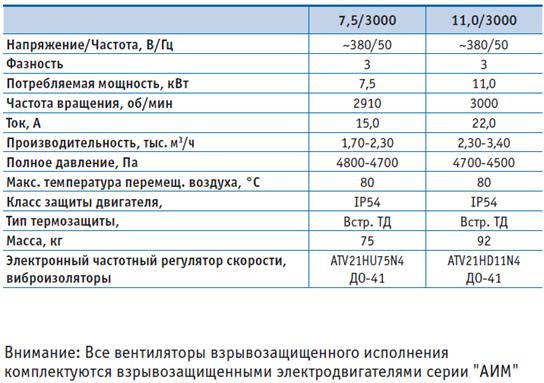

Технические характеристики
