Регуляторы температуры
Регуляторы температуры МРТ 220.10-16, МРТ 220.12-16, МРТ 220.14-16.
- Симисторный регулятор температуры
- Мощность подключаемых нагревателей - до 3 кВт
- Поддержание температуры от 5 до 40 °С
- Пластмассовый корпус
Симисторные регуляторы температуры МРТ.220.10-16, МРТ220.12-16 и МРТ220.14-16 разработаны для поддержания заданной температуры с помощью изменения мощности электрических нагревателей, работающих от сети 220В.
Переключение нагрузки производится симистором в тот момент, когда ток и напряжение на нагревателе равно нулю. Это исключает возникновение электромагнитных помех и увеличивает срок службы нагревателей. Терморегуляторы управляют нагревателями мощностью до 3-х кВт (рабочий ток до 16А).
- МРТ220.10-16 дополнительно имеет клавишу включения/выключения вентилятора.
- МРТ220.12-16 только регулировка температуры, самый дешевый терморегулятор на 220В.
- МРТ220.14-16 совмещает в одном корпусе терморегулятор и симисторный регулятор скорости вращения приточного вентилятора на 2А, подключенного на 220В. Блокирует работу нагревателя без вентилятора.
Технические характеристики:
Напряжение питания - 220В, 50 Гц
Максимальный ток (нагреватель + вентилятор), А - 16
Максимальная нагрузка, кВт - 3
Диапазон температур - 5-40 °С
Габаритные размеры, мм - 153х80х63
Класс защиты - IP 20
Вес, кг - 0,6
Регуляторы температуры МРТ 380.14-25, МРТ 380.14-40.
- Симисторный регулятор температуры
- Мощность подключаемых нагревателей - до 26 кВт
- Поддержание температуры от 5 до 40 °С
- Блок управления с выключателем в пластмассовом корпусе
Симисторный регулятор температуры МРТ380.14 используется для поддержания заданной температуры с помощью изменения мощности трехфазных электрических нагревателей, работающих от сети 380В.
Поддержание температуры происходит за счет включения/выключения нагревателей при непрерывном сравнении заданной температуры и температуры датчика. Переключение нагрузки производится симисторами в тот момент, когда ток и напряжение на нагревателе равно нулю. Это исключает возникновение электромагнитных помех и увеличивает срок службы нагревателей.
Особенностью данного регулятора является то, что он разделен на две части: блок управления с выключателем и блок симисторов. Это дало возможность существенно снизить цену на все устройство и облегчить его монтаж. Между собой блок управления и блок симисторов соединены длинным 4-х метровым кабелем, что позволяет убирать большой блок управления под подшивной потолок, а пластмассовый блок управления устанавливать также как и обыкновенный комнатный выключатель. Кабель входит в комплект поставки.
Регуляторы температуры МРТ 220щ.
- Регулятор температуры для приточных систем вентиляции с электрическим калорифером
- Индикация текущей температуры воздуха
- Подключение БРМ и шагового регулятора мощности
Терморегулятор МРТ220щ представляет собой микропроцессорный регулятор температуры, который управляет нагревом электрического калорифера в системах приточной вентиляции.
Управление электрическим калорифером через симисторные блоки расширения мощности БРМ25 (БРМ40) или шаговые регуляторы мощности TT-S4/D (TT-S6/D) фирмы Regin. Точность поддержания заданной температуры можно контролировать на светодиодном индикаторе, который показывает текущую температуру в канале вентиляции. Терморегулятор МРТ220щ готов к работе сразу при подключении датчика температуры и не требует никакого предварительного программирования.
Предназначен для точного регулирования температуры воздуха в системах вентиляции, кондиционирования и отопления с электрическим калорифером.
Технические характеристики
Напряжение питания: ~ 220 В, ± 15%, 50 Гц
Максимальная потребляемая мощность: 3,5 ВА
Входы:
15, 16 - питание 220 В, контакт 16 общий
9 , 10 - канальный ТД1 или комнатный КТД1 датчики температуры воздуха
11, 12 - дистанционное задание температуры сигналом 0 ... 10 В (0 В - 0 °С, 10 В - 30 °С), контакт 12 общий
3, 4 - вход 0 ... 10 В для подключения шагового регулятора мощности контакт 3 общий
5, 6 - подтверждение включения вентилятора
Выходы:
1,2 - выход 0 ... 10 В для подключения шагового регулятора мощности контакт 1 общий
7, 8 - пропорционально временной сигнал (1-60 сек) управления блоком расширения мощности БРМ25 (БРМ40). Контакт 8 общий.
Режимы регулирования температуры: пропорциональный или пропорционально-интегральный
Рабочая температура: от 0 до + 50 °С
Монтаж: на 35 мм DIN рейку
Класс защиты: IP20
Габаритные размеры: 71х90х58 мм
Вес: 0,16 кг
Присоединение: через зажимы для гибких проводов сечением до 2,5 мм
Усилие затяжки 0,3 Н*м

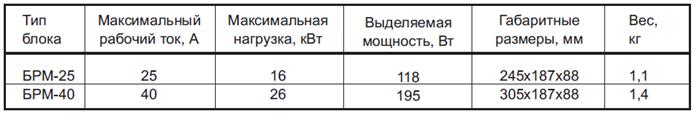

Блоки расширения мощности БРМ25 и БРМ40.
Блоки расширения мощности позволяют подключить к одному регулятору температуры несколько нагревателей или несколько групп мощности прямоугольных нагревателей на ТЭНах за счет их каскадного подключения. Если мощность электронагревателя превышает предельно допустимую для регулятора температуры (25 или 40 А), то можно разделить нагрузку на две части и управлять второй половиной, используя блок расширения мощности .
Между собой блок расширения мощности и регулятор температуры соединяются 4-х метровым кабелем, входящим в комплект поставки.
Степень защиты - IP20.

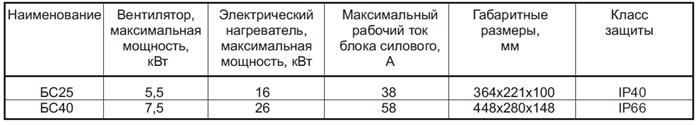

Блоки силовые БС25 и БС40.
- Для приточных вентиляционных установок с электрическим калорифером.
- Защита ТЭНов электрического калорифера и обмоток двигателя вентилятора от перегрева.
- Для калориферов и вентиляторов на 380 В, оснащенных термоконтактами.
Блокировка включения нагревателя без включения вентилятора. Реле защиты ТР220, входящее в состав блока силового, отключает двигатель вентилятора при угрозе перегрева его обмоток. Автоматические выключатели защищают вентилятор и калорифер от перегрузки по току и короткому замыканию. Отключение питания нагревателя при срабатывании биметаллических термовыключателей калорифера. Выключение питания блока силового по команде от пожарной сигнализации. Возможность дистанционного запуска через выносной пульт управления. Комплектация Schneider Electric. Блоки силовые предназначены для управления работой вентилятора и калорифера в системах вентиляции и кондиционирования с электрическим калорифером.

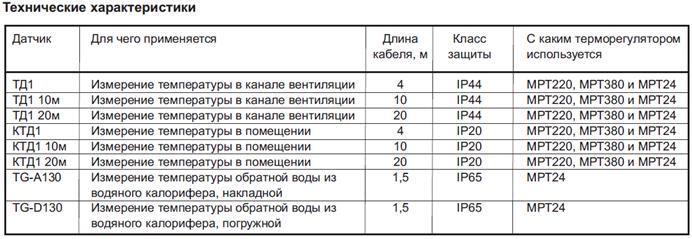

Датчики температуры ТД1, КТД1.
Датчики температуры предназначены для поддержания температуры в канале вентиляции или в помещении. Канальные датчики - ТД1 и МТД1, комнатные - КТД1 и КМТД1.
Канальные датчики ТД1 и МТД1 устанавливаются в воздуховод через отверстие диаметром 8,5 мм. Гибкая пластмассовая втулка, входящая в комплект поставки, позволяет крепить датчики, как на прямоугольные , так и на круглые воздуховоды . Глубина установки датчика от 40 до 130 мм. Длина соединительного кабеля - 4 метра. Кабель также входит в состав датчика. Возможно изготовление датчика длиной 10 и 20 метров (только для ТД1 и КТД1).
Настенные датчики КТД1 и КМТД1 монтируется на стену в местах, защищенных от воздействия обогревательных приборов и прямых солнечных лучей.
Корпуса датчиков ТД1 и МТД1 выполнены из прочной нержавеющей трубки. Степень защиты IP44.
Корпуса датчиков КТД1 и КМТД1 изготовлен из пластмассы. Степень защиты IP20.
