Счетчики горячей воды многоструйные
MTW
Многоструйный счётчик - сухоход для тёплой воды
Для измерительных задач при температурах до 90°С предлагается вариант многоструйного-сухохода для тёплой воды. Благодаря использованию специальных материалов мы можем комбинировать выдающиеся измерительные значения и высокую температурную границу.
Поставляются в известных WVG-корпусах или в корпусах фирмы ZENNER, оптимизированных по потоку.
Краткий обзор свойств и функций MTW
- Смотровое стекло из высококачественной пластмассы, устойчивой к ультрафиолетовому излучению.
- Для горизонтальных трубопроводов
- Поставляются также и в классе С)
MTW-I
Многоструйный сухоход для тёплой воды, оснащённый импульсным датчиком
Этот счётчик объединяет все преимущества MTW. как промышленных изделий, и. благодаря импульсному датчику, дополнительно предлагает возможность дистанционного опроса. В любой момент возможно включение в систему управления домовой техникой или присоединение к модулям дистанционного счёта, таким, как например, радиосистемы.
Краткий обзор свойств и функций MTW-I
- Смотровое стекло из высококачественной пластмассы, стойкой к ультрафиолетовому излучению
- Вариант с импульсным выходом (Reed) для систем дистанционного считывания
- Импульсная значимость 100 л/имп
- Для горизонтальных трубопроводов
Технические данные MTW MTW-I-N | ||||||
Номинальный расход | Qn | m3/ час | 2,5 | 6 | 6 | 10 |
Ноиинальные размеры | DN | им | 20 | 25 | 30 | 40 |
|
| Дюйм | ¾ | 1 | 1 1/4 | 11/2 |
Монтажная длина без резьбового соединителя | L2 | мм | 190 | 260 | 260 | 300 |
Монтажная длина с резьбовым соединителем | L1 | ми | 238 | 378 | 378 | 438 |
Ре«ба на счётчике G х Б | D1 | Дюйм | 1 | 11/4 | 1 1/2 | 2 |
Резьба на счетчике R | D2 | Дюйм | ¾ | 1 | 11/4 | 1 1/2 |
Метрологический класс |
|
| В*Н | В*Н | В*Н | В*Н |
|
|
| A*V | A*V | A*V | A*V |
Максиманый расход | QMax | m3/ час | 5 | 12 | 12 | 20 |
Наименьший расход | QMin | л/час | 50 | 120 | 120 | 200 |
Запускающий расход |
| л/час | 10 | 18 | 18 | 25 |
Диапазон индикации | Мин | л | 0,05 | 0,05 | 0,05 | 0,05 |
| Макс. | m3 | 99.999 | 99.999 | 99.999 | 99.999 |
Максимальная температура |
| °С | 90 | 90 | 90 | 90 |
Рабочее давление, Макс. | PN | бар | 16 | 16 | 16 | 16 |
Потеря давления при QМax |
| бар | 1 | 1 | 1 | 1 |
Импульсная значимость |
| л/имп | 100 | 100 | 100 | 100 |
Высота | Н1 k* | мм | 115 | 140 | 140 | 168 |
| H1 m* | мм | 120 | 145 | 145 | 170 |
| Н2 | мм | 32 | 50 | 50 | 60 |
Ширина | B | мм | 95 | 100 | 100 | 131 |
Вес |
| кг | 1,8 | 2,7 | 2.7 | 5,4 |
k* Стекло из пластмассы
m* Минеральное стекло

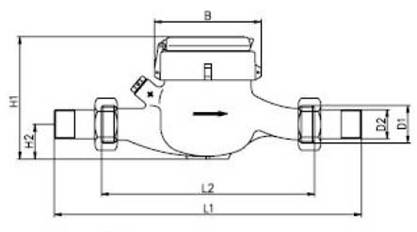

Размеры MTW
