Счетчики холодной воды многоструйные
MTK. Многоструйный сухоход для холодной воды
Многоструйный сухоход оправдал себя во всех тех местах измерения, в которых не мог быть применен мокроход или его применение было нежелательным. Его отличает достоверная считываемость счётных роликов в совокупности с надёжным принципом измерения многоструйного счётчика. Постоянное развитие гарантирует точнейшие результаты измерения и наилучшую долговременную стабильность.
Поставляется в известных WVG-корпусах или в корпусах фирмы ZENNER, оптимизированных по потоку.
Краткий обзор свойств и функций
- Конструкция счётного механизма - сухоход
- Оправдал себя миллионнократным применением во всём мире
- Смотровое стекло из высококачественной пластмассы, устойчивой к ультрафиолетовому излучению, по желанию - из минерального стекла.
- Для горизонтальных трубопроводов
MTK-I-N. Многоструйный сухоход для холодной воды, оснащённый импульсным датчиком
MTK-I-N является сухоходом, который оснащён импульсным датчиком на предприятии-изготовителе. Этот счётчик объединяет все преимущества обычных МТК. как промышленных изделий, с возможностью дистанционного опроса состояний счётчиков. В любой момент возможно включение в систему управления домовой техникой или присоединение к модулям дистанционного счёта, типа, например, радиосистем.
Краткий обзор свойств и функций
- Вариант с импульсным выходом (Reed) для систем дистанционного считывания
- Поставляется стандартное разрешение 100 л/имп., по желанию 1000/10/1 л/имп.
- Смотровое стекло из высококачественной пластмассы, устойчивой к ультрафиолетовому излучению.
- Для горизонтальных трубопроводов

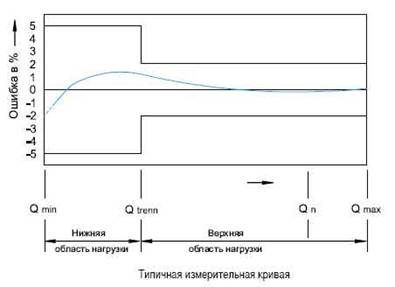

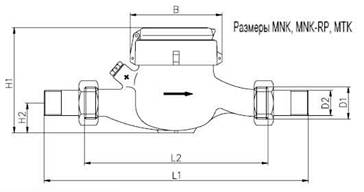

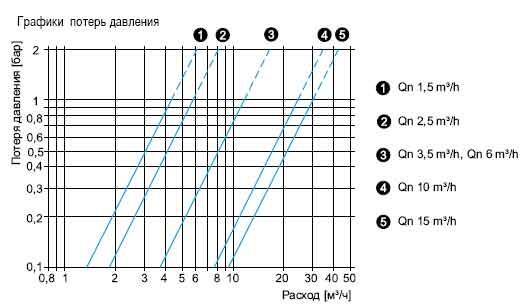

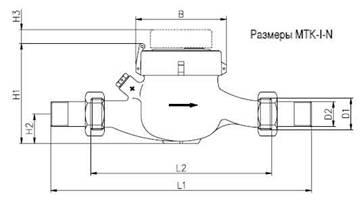

Технические данные MTK, MTK-I-N | |||||||||
Номинальный расход | Qn | m3/час | 3,5 | 6 | 6 | 10 | 15 | 15 | 15 |
Номинальные размеры | DN | мм | 20 | 25 | 32 | 40 | 50 | 50 | 50 |
|
| Дюйм | 1 | 1 | 11/4 | 11Д | 2 | - | - |
Монтажная длина без резьбового соединителя | L2 | мм | 175 | 260 | 260 | 300 | 300 | 270 | 300 |
Монтажная длина с резьбовым соединителем | L1 | мм | 293 | 378 | 378 | 43S | 438 | - | - |
Резьба на счётчике G х B | D1 | Дюйм | 1 Ш | 11/4 | 11/2 | 2 | 212 | фланца | фланца |
Резьба на резьбовом соединителе R х | D2 | Дюйм | 1 | 1 | 1 ¼ | 1 ½ | 2 | - | - |
Метрологический класс |
|
| С*Н | С*Н | С*Н | С*Н | В*Н | В*Н | В"Н |
|
|
| A*V | A*V | A*V | A*V | A*V | A*V | A*V |
Максимальный расход | QMax | m3/час | 7 | 12 | 12 | 20 | 30 | 30 | 30 |
Наименьший расход | QMim | л/час | 35 | 60 | 60 | too | 450 | 450 | 450 |
Запускающий расход |
| л/час | 5 | 10 | 10 | 20 | 25 | 25 | 25 |
Диапазон индикации | Мин. | л | 0,05 | 0,05 | 0,05 | 0,05 | 0.05 | 0,05 | 0,05 |
| Макс. | m3 | 99.999 | 99.999 | 99.999 | 99.999 | 99.999 | 99.999 | 99.999 |
Максимальная температура |
| оС | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
Рабочее давление. Макс. | PN | бар | 16 | 16 | 16 | 16 | 16 | 16 | 16 |
Потеря давления при QMax |
| бар | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
Импульсная значимость |
| л/имп | 10/100 | 10/100 | 10/100 | 10/100 | 10/100 | 10/100 | 100 |
Зькота | HI k* | мм | 120 | 140 | 140 | - | - | - | - |
| H1 m* | мм | 125 | 145 | 145 | 170 | 190 | 190 | 190 |
| H2 | мм | 40 | 50 | 50 | 60 | 75 | 75 | 75 |
| H3 | мм | 15 | 15 | 15 | 15 | 15 | 15 | 15 |
Ширина | B | мм | 100 | 100 | 100 | 131 | 165 | 165 | 165 |
Вес |
| кг | 1,8 | 2.7 | 2.7 | 5,4 | 5,4 | 12.4 | 12,4 |
k* Стекло из пластмассы
m* Минеральное стекло
Технические данные MTK, MTK-I-N (продолжение) | |||||||||
Номинальный расход | Qn | m3/час | 1,5 | 1,5 | 15 | 1,5 | 2,5 | 2,5 | 2,5 |
Номинальные размеры | DN | мм | 15 | 15 | 15 | 25 | 20 | 25 | 20 |
|
| Дюйм | 1/2 | 1/2 | 1/2 | 1 | 3/4 | 1 | 3/4 |
Монтажная длина без резьбового соединителя | L2 | мм | 110/115 | 165 | 170 | 175 | 220 | 175 | 190 |
Монтажная длина с резьбовым соединителем | L1 | мм | 225/230 | 250 | 255 | 293 | 318 | 293 | 288 |
Резьба на счётчике G х B | D1 | Дюйм | 3/4 | 3/4 | 3/4 | 1 ¼ | 1 | 1 ¼ | 1 |
Резьба на резьбовом соединителе R х | D2 | Дюйм | 1/2 | 1/2 | 1/2 | 1 | 3/4 | 1 | 3/4 |
Метрологический класс |
|
| С*Н | С*Н | С*Н | С*Н | С*Н | С*Н | С*Н |
|
|
| A*V | A*V | A*V | A*V | A*V | A*V | A*V |
Максимальный расход | QМах | m3/час | 3 | 3 | 3 | 3 | 5 | 5 | 5 |
Наименьший расход | QMin | л/час | 15 | 15 | 15 | 15 | 25 | 25 | 25 |
Запускающий расход |
| л/час | 4 | 4 | 4 | 4 | 5 | 5 | 5 |
Диапазон индикации | Мин. | л | 0.05 | 0.05 | 0,05 | 0,05 | 0,05 | 0.05 | 0,05 |
| Макс. | m3 | 99.999 | 99.999 | 99.999 | 99.999 | 99.999 | 99.999 | 99.999 |
Максимальная температура |
| оС | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
Рабочее давление, Макс. | PN | бар | 16 | 16 | 16 | 16 | 16 | 16 | 16 |
Потеря давления при QМax |
| бар | 0,6 | 0,6 | 0,6 | 0,3 | 1 | 1 | 1 |
Импульсная значимость |
| л/имп | 10/100 | 10/100 | 10/100 | 10/100 | 10100 | 10/100 | 10/100 |
Высота | H1 k* | мм | 120 | 120 | 120 | 120 | 120 | 120 | 116 |
| H1m* | мм | 125 | 125 | 125 | 125 | 125 | 125 | 120 |
| Н2 | мм | 35 | 35 | 45 | i0 | 40 | 40 | 32 |
| НЗ | мм | 15 | 15 | 15 | 15 | 15 | 15 | 15 |
Ширина | В | мм | 95 | 95 | 95 | 95 | 95 | 95 | 95 |
Вес |
| кг | 1,4 | 1,4 | 1,7 | 1,7 | 1,9 | 1,8 | 1,8 |
k* Стекло из пластмассы
m* Минеральное стекло
