Счетчики холодной воды турбинные
Счетчики холодной воды турбинные.
Счётчики типа Woltman параллельный применяются всегда тогда, когда следует регистрировать высокие расходы с относительно постоянным профилем расхода.
Благодаря своей надёжной конструкции они могут не только перекрывать большой диапазон измерения, но и являются - с точки зрения точности измерений - весьма стабильными на длительном промежутке времени.
Турбинка, оптимизированная по гидродинамическим характеристикам, надёжно запускается уже при малых расходах и имеет достаточный резерв нагрузки »вверх», чтобы надёжно регистрировать также и пиковые расходы. Особо усиленные подшипники с малым трением гарантируют длительный срок службы измерительного прибора.
Reed-контакт, оптический датчик и индуктивный датчик NAMUR могут быть дополнительно дооснащены в любой момент времени без нарушения поверочной пломбы.
Краткий обзор свойств и функций
- Большой диапазон измерения
- Высокая надёжность при перегрузке
- Извлекаемая измерительная вставка
- Незначительная потеря давления!
- Гидравлически разгруженные подшипники для длительной стабильности измерения
- Возможность дополнительного оснащения активными и пассивными импульсными датчиками
- В серийном изготовлении - защитные крышки из металла. по желанию - из пластмассы
- Вакуумированный счётный механизм защищен от конденсации
- Сухоходный счётный механизм с большими счётными роликами облегчает считывание
- Для холодной воды до 30°С с запасом прочности до 50*С
- По запросу - версия для высокого давления PN 25/4
Технические дачные WPH-N | |||||||
Номинальный расход | Qn | m3/час | 15 | 25 | 40 | 60 | 150 |
Номинальные размеры | DN | мм | 50 | 65 | 80 | 100 | 150 |
Монтажная длина | L | мм | 200 | 200 | 225 | 250 | 300 |
Метрологический класс |
|
| В | В | В | В | В |
Максимальный расход (кратковременно) | QМах | m3/час | 90 | 120 | 150 | 250 | 350 |
Максимальный расход (длительно) |
| m3/час | 45 | 60 | 90 | 125 | 250 |
Переходный расход | Qt | m3/час | 1 | 2 | 3,2 | 4,8 | 12 |
Минимальный расход | QMin | m3/час | 0,35 | 0,45 | 0,8 | 1,5 | 3,5 |

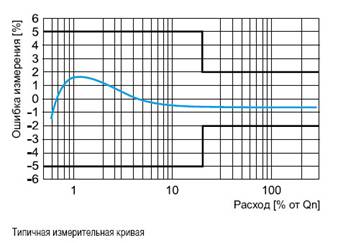

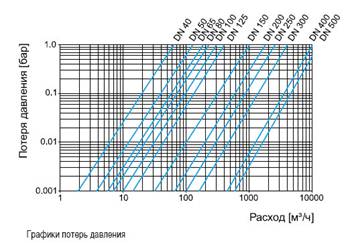

Расход при потере давления в 0.1 бар |
| m3/час | 30 | 50 | 70 | 100 | 200 |
Потеря давления при QМах |
| бар | 0,1 | 0,1 | 0,2 | 0,2 | 0,2 |
Диапазон индикации | Мин | л | 2 | 2 | 2 | 2 | 20 |
| Макс | m3 | 9.999 999 | 9 999.999 | 9.999.999 | 9 999.999 | 9.999.999 |
Максимальная температура |
| oС | 50 | 50 | 50 | 50 | 50 |
Рабочее давление, макс. | PN | бар | 16 | 16 | 16 | 16 | 16 |
Высота | Н | мм | 200 | 208 | 255 | 275 | 305 |
Диаметр фланца | D | мм | 165 | 185 | 200 | 220 | 285 |
Установка счётчиков Woltman
При выполнении простых, но основополагающих правил встраивания достигаются наилучшие результаты измерений счётчиками Woltman всех видов. За основу при этом принимаются предписания и признанные правила техники согласно порядку поверки, особенно документы PTB.A6.I. РТВА6.2 и DIN 1988.
Счётчики Woltman чувствительны к профилю набегающего потока, что обусловлено их конструкцией. Завихрения из-за Т-образных элементов или неполностью открытых задвижек в непосредственной близости от счётчика постоянно влияют на результат измерения.
В качестве примера - важнейшие указания по монтажу:
- Счётчики Woltman должны эксплуатироваться в соответствии с указанным направлением потока

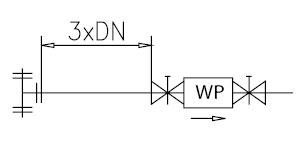

- Перед счётчиком типа WPH должен быть предусмотрен прямой участок трубы длиной, не меньшей, чем 3 DN
- Если невозможно обеспечить достаточную длину участка втекания, то следует использовать сотовый успокоитель
- Идеальным является обеспечение после счётчика участка вытекания длиной по меньшей мере 2 DN

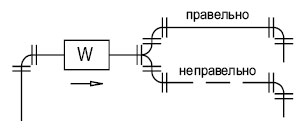

- Для того, чтобы в счётчике не возникали воздушные включения, его не следует встраивать в наивысшей точке трубопровода
- Расположенные перед счётчиком задвижки или другие запорные органы во время эксплуатации должны быть полностью открыты

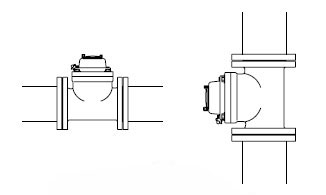

Положения встраивания
| Счётчики Woltman типа WPH разрешается встраивать горизонтально и вертикально, то есть в горизонтальные и вертикальные трубопроводы. Счётный механизм при этом должен быть обращен наверх или повернут на бок на 90е. Счётчики Woltman типа WS и WPV разрешается встраивать только горизонтально. то есть только в горизонтальные трубопроводы счётным механизмом наверх. Монтаж «вверх ногами» не допустим ни для одного типа счётчиков. |
