Счетчики воды Метер
Счетчики воды (водосчетчики) холодной воды СВ-15Х с антимагнитной защитой
Водосчетчики СВ-15Х (одноструйные, сухоходные счетчики воды) предназначены для измерения холодной питьевой и сетевой воды. Установка счетчиков воды СВ-15Х производится на трубопроводы с рабочим давлением в водопроводной сети не более 1МПа (10 кгс/см2) и температурой воды от 5°C до 40°C.
Счетчики воды (водосчетчики) воды СВ-15Г с антимагнитной защитой
Крыльчатые водосчетчики СВ-15Г (одноструйные, сухоходные счетчики воды) предназначены для измерения горячей воды, протекающей по трубопроводу при температуре от 5°C до 90°C и рабочем давлении в водопроводной сети не более 1МПа (10 кгс/см2). Установка счетчиков горячей воды может производиться и на трубопроводы холодной воды.
Основные технические характеристики
Номинальный расход 1,5 м3/час.
Диаметр условного прохода 15мм
Максимальное рабочее давление воды не более 1МПа
Вода: холодная для счетчика воды СВ-15Х / горячая для счетчика воды СВ-15Г.
Импульсный выход (опционально).
Тип счетчика - крыльчатый.
Водосчетчики СВ-15 (как горячей воды, так и холодной воды), могут дополнительно комплектоваться датчиком (магнитоуправляемым герметизированным контактом) для дистанционной передачи низкочастотных импульсов. передаточный коэффициент (цена импульса) указывается при заказе потребителем. Он может быть равен - 1; 10; 100; 1000 л/имп. При оснащении счетчиков воды СВ-15 импульсными датчиками с любой ценой импульса (л/имп) в обозначении появляется буква «И»
Одноструйные счетчики воды крыльчатые, универсальные, с комплектом штуцеров,
латунный корпус, без импульсного выхода
| Номенклатура | Т, °C | Q мин, л/ч | Q макс, м3/ч | Ду, мм | Длина, мм |
МЕТЕР СВ-15 | 30/90 | 0,03 | 3 | 15 | 110 |
Одноструйные счетчики воды крыльчатые, универсальные, с комплектом штуцеров, полимерный корпус (ультрамид), без импульсного выхода
| Номенклатура | Т, °C | Q мин, л/ч | Q макс, м3/ч | Ду, мм | Длина, мм |
Метер СВ-15 | 30/90 | 0,03 | 3 | 15 | 110 |
Одноструйные счетчики воды крыльчатые, универсальные, с комплектом штуцеров, латунный корпус, с импульсным выходом
| Номенкла | Т, °C | Q мин, л/ч | Q макс, м3/ч | Ду, мм | Длина, мм |
Метер СВ-15 | 30/90 | 0,03 | 3 | 15 | 80 |

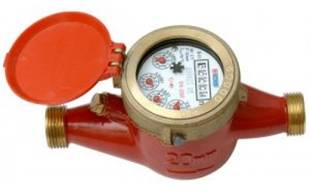

Водосчетчики холодной и горячей воды МЕТЕР ВК-Х и МЕТЕР ВК-Г
Счетчики воды крыльчатые ВК-(Ду)Х (многоструйные, сухоходные) предназначены для измерения объема холодной питьевой воды и сетевой воды, протекающей по трубопроводу при температуре от 5°С до 40°С и рабочем давлении в водопроводной сети не более 1,0 МПа (10кгс/см²).
Счетчики воды крыльчатые ВК-(Ду)Г (многоструйные, сухоходные) предназначены для измерения объема горячей воды, протекающей по трубопроводу при температуре от 5°С до 90°С и рабочем давлении в водопроводной сети не более 1,0 МПа (10 кгс/см²). Счетчики горячей воды могут применяться для учета холодной воды. Возможно специальное исполнение данной модели счетчика воды для измерения объема горячей воды, протекающей по трубопроводу при температуре от 5°С до 150°С и рабочем давлении в водопроводной сети не более 1,6 МПа (16 кгс/см²).
Счетчики ВК могут дополнительно комплектоваться датчиком (магнитоуправляемым герметизированным контактом) для дистанционной передачи низкочастотных импульсов. Передаточный коэффициент (цена импульса) указывается при заказе потребителем. Он может быть равен - 1; 10; 100 и 1000 л/имп.
При оснащении счетчиков ВК импульсными датчиками с любой ценой импульса (л/имп) в обозначении появляется буква «И».
Устройство и принцип работы:
Принцип работы счетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Поток воды попадает в корпус счетчика через входной патрубок, проходит через фильтр и далее через отверстия струенаправляющего устройства поступает в измерительную камеру, внутри которой на твердых опорах вращается крыльчатка с установленным на ней магнитом (ведущая часть магнитной муфты). Вода, пройдя измерительную камеру, поступает через выходные отверстия струенаправляющего устройства в выходной патрубок счетчика.
Количество оборотов крыльчатки пропорционально количеству протекающей воды. Для дистанционного считывания показаний через датчик импульсов с частотой, пропорциональной величине расхода воды, на одной из стрелок стрелочного указателя или на одном из дисков счетного механизма устанавливается магнит (только в счетчиках, имеющих в обозначении букву «И»), прохождение которого под герконом обеспечивает замыкание контактов геркона. Счетный механизм, имеющий масштабирующий механический редуктор, обеспечивает перевод числа оборотов крыльчатки в объем измеренной воды (в кубических метрах и их долях по показанию роликового механизма, в долях кубических метров - по показаниям стрелочных указателей). На шкале счетного механизма имеется звездочка, обеспечивающая повышение разрешающей способности счетчика.
Технические характеристики
МЕТЕР ВК | |
Диаметр условного прохода | 20; 25; 32; 40; 50 |
Номинальный расход м³/час | 2.5; 3.5; 6; 10; 15 |
Вода | холодная; горячая |
Импульсный выход | есть; нет |
Область применения | бытовой; промышленный |
Тип счетчика | крыльчатый |
Материал корпуса | латунь |
Водосчетчики холодной и горячей воды МЕТЕР ВТ-Х и МЕТЕР ВТ-Г
Счетчики воды турбинные ВТ-(Ду)Х предназначены для измерения объема холодной сетевой воды, протекающей по трубопроводу при температуре от 5°С до 40°С и рабочем давлении в водопроводной сети не более 1,0 МПа (10кгс/см²). Счетчики воды турбинные ВТ-(Ду)Г предназначены для измерения объема горячей сетевой воды, протекающей по трубопроводу при температуре от 5°С до 90°С и рабочем давлении в водопроводной сети не более 1,0 МПа (10 кгс/см²).
Счетчики горячей воды могут применяться для учета холодной воды. Возможно специальное исполнение данной модели счетчика воды для измерения объема горячей воды, протекающей по трубопроводу при температуре от 5°С до 150°С и рабочем давлении в водопроводной сети не более 1,6 МПа (16 кгс/см²).
Счетчики ВТ могут дополнительно комплектоваться датчиком (магнитоуправляемым герметизированным контактом) для дистанционной передачи низкочастотных импульсов. Передаточный коэффициент (цена импульса) указывается при заказе потребителем. Он может быть равен - 100; 1000; 10000 и 100000 л/имп.
При оснащении счетчиков ВТ импульсными датчиками с любой ценой импульса в обозначении появляется буква «И».
Устройство и принцип работы:
Счетчики воды турбинные состоят из чугунного корпуса с фланцевыми соединениями и взаимозаменяемого измерительного механизма (измерительная вставка с турбиной, крышка корпуса, индикаторное устройство с магнитной муфтой и счетным механизмом). Принцип работы счетчика заключается в измерении числа оборотов турбины, вращающейся под действием протекающей воды. Поток воды попадает в корпус счетчика и далее через струевыпрямитель в измерительную вставку, где в твердых опорах поперек потока вращается турбина. Вода, пройдя через измерительную вставку, поступает в выходной патрубок. Скорость вращения турбины пропорциональна расходу воды. Измерительная вставка состоит из струевыпрямителя с передней измерительной полукамерой, турбины с осью, подстроечного регулятора и механизма передачи вращения с задней измерительной полукамерой. Счетный механизм герметично отделен от измеряемой среды немагнитной средоразделительной мембраной. Для дистанционного считывания показаний через датчик импульсов с частотой, пропорциональной величине расхода воды, на одной из стрелок стрелочного указателя или на одном из дисков счетного механизма устанавливается магнит (только в счетчиках, имеющих в обозначении букву «И»), прохождение которого под герконом обеспечивает замыкание контактов геркона. Счетный механизм, имеющий масштабирующий механический редуктор, приводится в действие ведомой частью магнитной муфты и обеспечивает перевод числа оборотов турбины в объем измеренной воды (в кубических метрах и их долях по показанию роликового механизма, в долях кубических метров - по показаниям стрелочных указателей). На шкале счетного механизма имеется звездочка, обеспечивающая повышение разрешающей способности счетчика.
Технические характеристики
МЕТЕР ВТ | |
Диаметр условного прохода | 50; 65; 80; 100; 125; 150; 200; 250 |
Номинальный расход м³/час | 15; 25; 40; 60; 100; 150; 250; 400 |
Вода | есть; нет |
Импульсный выход | есть; нет |
Область применения | промышленный |
Тип счетчика | турбинный |
Материал корпуса | чугун |
