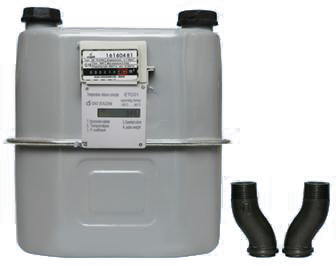

Счётчик газа G ETC
Назначение и область применения
G10 ЕТC & RF (счетчик газа с электронным корректором объема газа по температуре и с высокочастотным радиопередатчиком)изготовлены Производственно-промышленной компанией "Газ Сузан" И. Р. Иран, и предназначены для измерения и учета объема прошедшего через счетчик природного газа, паровых фаз бутана, пропана, их смесей по ГОСТ 5542-87, а также других неагрессивных газов. Основная область применения счетчиков - коммунально-бытовое хозяйство, кроме того они могут использоваться и в других сферах деятельности, требующих учета потребления газа. Электронный корректор по температуре обеспечивает приведение прошедшего объема газа через счетчик к нормальным условиям +20 °C и 760 мм ртутного столба (давление газа вводится вручную). Учитывая тот факт, что при отклонении температуры от нормальной (+20 °C) на 3 градуса, реальный объем газа отличается от нормального на 1 процент, счетчик с электронным корректором по температуре является предпочтительным для поставщиков газа. Размеры корректора 2.87 х 11 х 11 см. Корректор включает в себя: электронную плату, литиевую аккумуляторную батарею и жидкокристаллический монитор. Электронная плата принимает сигнал с максимальной частотой 2 Герца. Встроенный порт дает возможность подключения корректора к компьютеру, и считывать информацию. Литиевая аккумуляторная батарея имеет объем 2400 миллиампер в час. Жидкокристаллический монитор также показывает, закрыта или открыта запорная арматура на потоке газа. В рабочем режиме корректор потребляет 8 миллиампер, в пассивном режиме потребление составляет 16 микроампер. Используемые в корректоре температурные сенсоры возможность коррекции с точностью 0,02 градусов Цельсия с рабочей температурой от -55 до 150 градусов Цельсия. Корректор специально создан для мембранных счетчиков "Газ Сузан", что дает возможность подключение его к счетчику без проводов или других подключающих элементов, исключает возможность внешних магнитных воздействий, а в случае такого возможного воздействия сигнализирует об этом. Высокочастотный радиопередатчик (система отправления и получения информации) обеспечивает съем и передачу информации из электронного сумматора на расстоянии до 500 м. от счетчика в закрытом пространстве и до 800 м. в открытом пространстве. Базовая температура +20°C. Электронный корректор "Газ Сузан" имеет возможность сохранения данных в памяти в течение 12 месяцев.
Технические характеристики
Наименование параметров | Ед. | Величина |
Номинальный расход Q ном. | м3/ч | 10,0 |
Максимальный расход Q макс. | 16,0 | |
Минимальный расход Q мин. | 0,1 | |
Относительная погрешность | % |
|
Наименьший циклический объем | дм3 | 3,5 |

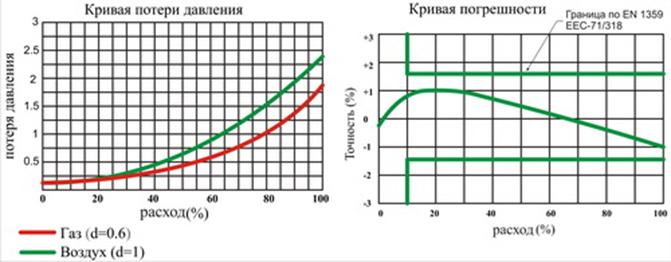

Максимальная потеря давления при: | ||
Q мин. | Па | < 60 |
Q ном. | < 100 | |
Q макс. | < 200 | |
Диапазон измерение объема газа | - | от 0 до 9x106m3 |
Диапазон корректируемого объема газа | - | от 0 до 9x106m3 |
Предел допустимой относительной | % | ±0,1 |
Дискретность(по объему) | м3 | 0,01 |
Параметры входных импульсных сигналов: | ||
Напряжение холостого хода | U | 3,6В |
Продолжительность импульса | мс | 150 |
Частота считывания импульсов | Гц | 1 |
Параметры выходных импульсных сигналов: | ||
Напряжение холостого хода | U | 3,6В |
Продолжительность импульса | мс | 150 |
Частота | Гц | 1 |
Ток переключения | мА | 30 |
Макс. рабочее избыточное давление | кПа | 50 |
Диапазон температуры рабочей среды | °С | от -30 до +60 |
Диапазон температуры окружающей среды | от -40 до +70 | |
Присоединения входа и выхода. Резьба наружная | мм | Ду 50 (ISO 228/1) |
Диапазон отчетного устройства | м3 | 999999,99 |
Цена деления | дм3 | 2 |
Срок службы, не менее | лет | 24 |
Межповерочный интервал | 8 | |
На основании дополнительного заказа предоставляются наконечники | мм | чугун Ду 40 |
Счётчик газа G16 ЕТС
Назначение и область применения
G16 ЕТC (счетчик газа с электронным корректором объема газа по температуре) изготовлены Производственно-промышленной компанией "Газ Сузан" И. Р. Иран, и предназначены для измерения и учета объема прошедшего через счетчик природного газа, паровых фаз бутана, пропана, их смесей по ГОСТ 5542-87, а также других неагрессивных газов. Основная область применения счетчиков - коммунально-бытовое хозяйство, кроме того они могут использоваться и в других сферах деятельности, требующих учета потребления газа. Электронный корректор по температуре обеспечивает приведение прошедшего объема газа через счетчик к нормальным условиям +20 °C и 760 мм ртутного столба (давление газа вводится вручную). Учитывая тот факт, что при отклонении температуры от нормальной (+20 °C) на 3 градуса, реальный объем газа отличается от нормального на 1 процент, счетчик с электронным корректором по температуре является предпочтительным для поставщиков газа. Размеры корректора 2.87 х 11 х 11 см. Корректор включает в себя: электронную плату, литиевую аккумуляторную батарею и жидкокристаллический монитор. Электронная плата принимает сигнал с максимальной частотой 2 Герца. Встроенный порт дает возможность подключения корректора к компьютеру, и считывать информацию. Литиевая аккумуляторная батарея имеет объем 2400 миллиампер в час. Жидкокристаллический монитор также показывает, закрыта или открыта запорная арматура на потоке газа. В рабочем режиме корректор потребляет 8 миллиампер, в пассивном режиме потребление составляет 16 микроампер. Используемые в корректоре температурные сенсоры возможность коррекции с точностью 0,02 градусов Цельсия с рабочей температурой от -55 до 150 градусов Цельсия. Корректор специально создан для мембранных счетчиков "Газ Сузан", что дает возможность подключение его к счетчику без проводов или других подключающих элементов, исключает возможность внешних магнитных воздействий, а в случае такого возможного воздействия сигнализирует об этом. Базовая температура +20°C. Электронный корректор "Газ Сузан" имеет возможность сохранения данных в памяти в течение 12 месяцев.
Технические характеристики
Наименование параметров | Ед. | Величина |
Номинальный расход Q ном. | м3/ч | 16,0 |
Максимальный расход Q макс. | 25,0 | |
Минимальный расход Q мин. | 0,16 | |
Относительная погрешность | % |
|
Наименьший циклический объем | дм3 | 10,0 |

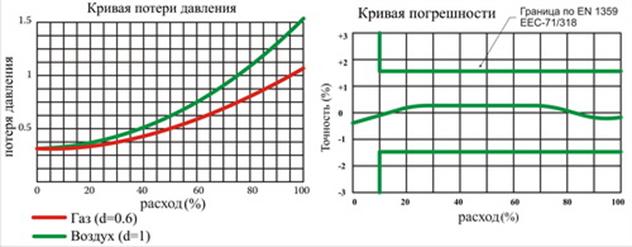

Максимальная потеря давления при: | ||
Q мин. | Па | < 60 |
Q ном. | < 120 | |
Q макс. | < 240 | |
Диапазон измерение объема газа | - | от 0 до 9x106m3 |
Диапазон корректируемого объема газа | - | от 0 до 9x106m3 |
Предел допустимой относительной | % | ±0,1 |
Дискретность(по объему) | м3 | 0,01 |
Параметры входных импульсных сигналов: | ||
Напряжение холостого хода | U | 3,6В |
Продолжительность импульса | мс | 150 |
Частота считывания импульсов | Гц | 1 |
Параметры выходных импульсных сигналов: | ||
Напряжение холостого хода | U | 3,6В |
Продолжительность импульса | мс | 150 |
Частота | Гц | 1 |
Ток переключения | мА | 30 |
Макс. рабочее избыточное давление | кПа | 50 |
Диапазон температуры рабочей среды | °С | от -30 до +60 |
Диапазон температуры окружающей среды | от -40 до +70 | |
Присоединения входа и выхода. Резьба наружная | мм | Ду 50 (ISO 228/1) |
Диапазон отчетного устройства | м3 | 999999,99 |
Цена деления | дм3 | 2 |
Срок службы, не менее | лет | 24 |
Межповерочный интервал | 8 | |
На основании дополнительного заказа предоставляются наконечники | мм | чугун Ду 40 |
Счётчик газа G-40 ЕТС
Назначение и область применения
G40 ЕТC (счетчик газа с электронным корректором объема газа по температуре) изготовлены Производственно-промышленной компанией "Газ Сузан" И. Р. Иран, и предназначены для измерения и учета объема прошедшего через счетчик природного газа, паровых фаз бутана, пропана, их смесей по ГОСТ 5542-87, а также других неагрессивных газов. Основная область применения счетчиков - промышленность, кроме того они могут использоваться и в других сферах деятельности, требующих учета потребления газа. Электронный корректор по температуре обеспечивает приведение прошедшего объема газа через счетчик к нормальным условиям +20 °C и 760 мм ртутного столба (давление газа вводится вручную). Учитывая тот факт, что при отклонении температуры от нормальной (+20 °C) на 3 градуса, реальный объем газа отличается от нормального на 1 процент, счетчик с электронным корректором по температуре является предпочтительным для поставщиков газа. Размеры корректора 2.87 х 11 х 11 см. Корректор включает в себя: электронную плату, литиевую аккумуляторную батарею и жидкокристаллический монитор. Электронная плата принимает сигнал с максимальной частотой 2 Герца. Встроенный порт дает возможность подключения корректора к компьютеру, и считывать информацию. Литиевая аккумуляторная батарея имеет объем 2400 миллиампер в час. Жидкокристаллический монитор также показывает, закрыта или открыта запорная арматура на потоке газа. В рабочем режиме корректор потребляет 8 миллиампер, в пассивном режиме потребление составляет 16 микроампер. Используемые в корректоре температурные сенсоры возможность коррекции с точностью 0,02 градусов Цельсия с рабочей температурой от -55 до 150 градусов Цельсия. Корректор специально создан для мембранных счетчиков "Газ Сузан", что дает возможность подключение его к счетчику без проводов или других подключающих элементов, исключает возможность внешних магнитных воздействий, а в случае такого возможного воздействия сигнализирует об этом. Базовая температура +20°C. Электронный корректор "Газ Сузан" имеет возможность сохранения данных в памяти в течение 12 месяцев.
Технические характеристики
Наименование параметров | Ед. | Величина |
Номинальный расход Q ном. | м3/ч | 40,0 |
Максимальный расход Q макс. | 65,0 | |
Минимальный расход Q мин. | 0,4 | |
Относительная погрешность | % |
|
Наименьший циклический объем | дм3 | 30,0 |

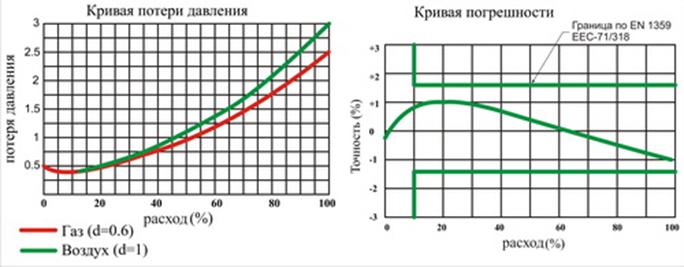

Максимальная потеря давления при: | ||
Q мин. | Па | < 80 |
Q ном. | < 140 | |
Q макс. | < 280 | |
Диапазон измерение объема газа | - | от 0 до 9x106m3 |
Диапазон корректируемого объема газа | - | от 0 до 9x106m3 |
Предел допустимой относительной | % | ±0,1 |
Дискретность(по объему) | м3 | 0,01 |
Параметры входных импульсных сигналов: | ||
Напряжение холостого хода | U | 3,6В |
Продолжительность импульса | мс | 150 |
Частота считывания импульсов | Гц | 1 |
Параметры выходных импульсных сигналов: | ||
Напряжение холостого хода | U | 3,6В |
Продолжительность импульса | мс | 150 |
Частота | Гц | 1 |
Ток переключения | мА | 30 |
Макс. рабочее избыточное давление | МПа | 0,1 |
Диапазон температуры рабочей среды | °С | от -30 до +60 |
Диапазон температуры окружающей среды | от -40 до +70 | |

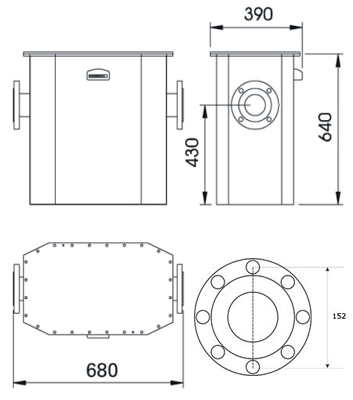

Присоединения входа и выхода. Фланцевое | мм | Ду 80 |
Диапазон отчетного устройства | м3 | 999999,99 |
Цена деления | дм3 | 2 |
Срок службы, не менее | лет | 24 |
Межповерочный интервал | 8 | |
