Щит управления с электрическими нагревателями
Щит управления с электрическими нагревателями ЩУ1.
Щит автоматики изготавливается с использованием сертифицированного оборудования, по стандартной схеме, либо по проекту клиента. В современных щитах автоматики часто используют новейшие системы индикации - светодиодные матрицы.
Щит автоматики позволяет:
Управлять работой элементов, входящих в состав систем кондиционирования, вентилирования, отопления, систем пожарной безопасности;
Отслеживать состояние работающего оборудования (например, не допустить перегрева элементов, короткого замыкания, возгорания);
Контролировать производительность вентиляционной установки;
Контролировать температуру воздуха в помещении и на выходе вентиляционной установки;
Отслеживать состояние фильтров;
Автоматизировать работу системы.
Щиты управления позволяют сделать работу системы вентиляции, кондиционирования, отопления, пожаротушения более надежной, так как автоматика сама выполняет функции контроля и при индикации проблемы, автоматически включает систему. Щиты управления очень удобны и просты в обращении.

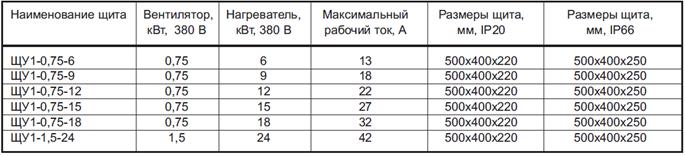

В данном разделе представлен щит ШУ1. Щит управления предназначен для приточной системы с ручным включением/выключением электрического калорифера, при этом температура приточного воздуха не регулируется.
Мощность электрического нагревателя от 4,5 до 24 кВт, вентилятора от 0,75 до 1,5 кВт.
- Включение/выключение приточного вентилятора
- Включение/выключение электрического калорифера
Щит управления предназначен для простейшей приточной системы с ручным включением/выключением
электрического калорифера , при этом температура приточного воздуха не регулируется.
Мощность электрического нагревателя от 4,5 до 24 кВт,
вентилятора от 0,75 до 1,5 кВт.

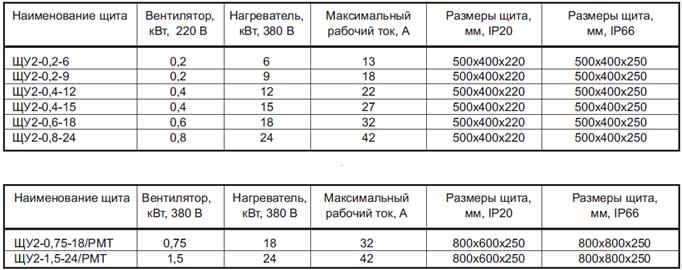

Щит управления с электрическими нагревателями ЩУ2.
- Регулирование скорости приточного вентилятора
- Включение/выключение электрического калорифера
Щит управления для приточной системы с электрическим калорифером без регулировки температуры.
Регулирование скорости вращения вентилятора на 220 В
при помощи симисторного регулятора. Изменение величины подаваемого на вентилятор напряжения от 100 до 220 В.
Для вентиляторов на 380 В регулировка скорости частотным регулятором путем изменения частоты подаваемого напряжения. Изменение частоты от 25 до 50 Гц.
Мощность электрического нагревателя от 4,5 до 24 кВт.
Вентилятора на 220 В от 0,2 до 0,8 кВт.
Вентилятора на 380 В от 0,75 до 1,5 кВт.

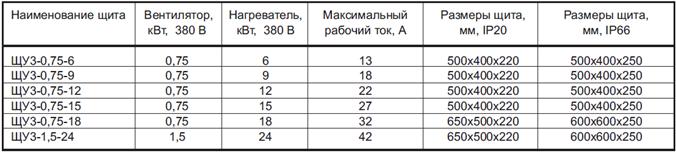

Щит управления с электрическими нагревателями ЩУ3.
- Регулирование температуры приточного воздуха
- Канальный/комнатный датчик температуры длиной до 20 м
Щит управления для приточной системы с электрическим калорифером . Регулировкой температуры приточного воздуха при помощи симисторного регулятора МРТ380.14 , установленного в щит управления .
Комнатный или канальный датчик температуры , который
может иметь длину соединительного кабеля до 20 м.
Включение/выключение электропривода воздушной
заслонки, защита двигателя вентилятора и индикация загрязнения фильтра.
Мощность электрического нагревателя от 4,5 до 24 кВт.
Вентилятора на 380 В от 0,75 до 1,5 кВт.

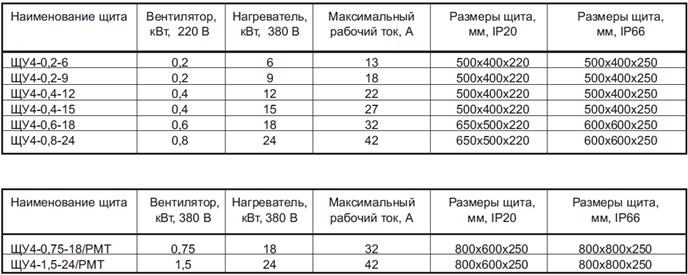

Щит управления с электрическими нагревателями ЩУ4.
- Регулирование скорости вращения приточного вентилятора
- Регулирование температуры приточного воздуха
Регулировка температуры приточного воздуха при помощи симисторного регулятора МРТ380.14 , установленного в щите управления .
Регулировка скорости вращения вентилятора на 220 В при помощи симисторного регулятора . Изменение величины подаваемого на вентилятор напряжения от 100 до 220 В.
Для вентиляторов на 380 В регулировка скорости частотным регулятором путем изменения частоты подаваемого напряжения. Изменение частоты от 25 до 50 Гц. Мощность электрического нагревателя от 4,5 до 24 кВт.
Вентилятора на 220 В от 0,2 до 0,8 кВт.
Вентилятора на 380 В от 0,75 до 1,5 кВт.
Включение/выключение электропривода воздушной заслонки , защита двигателя вентилятора и индикация загрязнения фильтра.

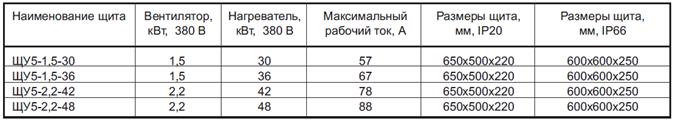

Щит управления с электрическими нагревателями ЩУ5.
- Включение/выключение электрокалорифера до 48 кВт
- Полная/половинная мощность нагревателя
Щит управления предназначен для приточной системы с ручным включением/выключением электрических калориферов .
Температура приточного воздуха не регулируется.
Мощность электрического нагревателя от 30 до 48 кВт, вентилятора от 1,5 до 2,2 кВт.
Включение/выключение электропривода воздушной заслонки, защита двигателя вентилятора, индикация загрязнения фильтра и отключение щита управления по сигналу пожарной сигнализации

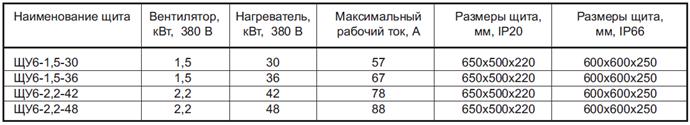

Щит управления с электрическими нагревателями ЩУ6.
- Регулирование температуры приточного воздуха
- Электрический калорифер мощностью до 48 кВт
Регулировкой температуры приточного воздуха при помощи симисторного регулятора МРТ380.14 и блока расширения мощности БРМ-40.
Мощность электрического нагревателя от 30 до 48 кВт, вентилятора от 1,5 до 2,2 кВт.
Регулировка скорости вращения вентилятора при помощи частотного регулятора путем изменения частоты подаваемого на вентилятор напряжения. Изменение частоты от 25 до 50 Гц.
Включение/выключение электроприводавоздушной заслонки , защита двигателя вентилятора, индикация загрязнения фильтра и отключение щита управления по сигналу пожарной сигнализации

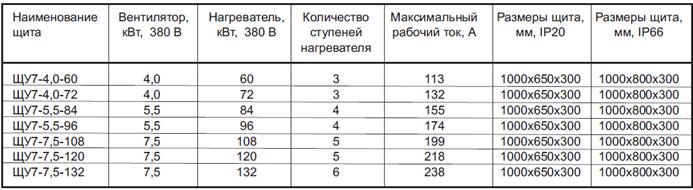

Щит управления с электрическими нагревателями ЩУ7.
- Регулирование температуры приточного воздуха
- Электрический калорифер мощностью до 132 кВт
Регулировка температуры приточного воздуха при помощи симисторного регулятора TTC40F и шагового регулятора температуры TT-S6/D фирмы Regin. Симисторный регулятор поддерживает заданную температуру приточного воздуха путем периодического включения/выключения одной из ступеней канального нагревателя.
При необходимости, шаговый регулятор включает/выключает дополнительную ступень нагревателя.
Для правильной работы щита управления нагреватель должен быть разбит на ступени, каждая из которых не должна превосходить 24 кВт.
Общее количество ступеней должно быть не более 6 шт.
Мощность электрического нагревателя от 60 до 132 кВт,
вентилятора от 4,0 до 7,5 кВт.
Включение/выключение электропривода воздушной заслонки, защита двигателя вентилятора, индикация загрязнения фильтра и отключение щита управления по сигналу пожарной сигнализации.

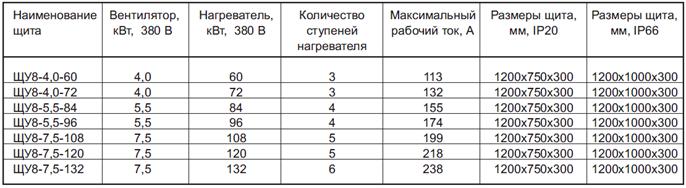

Щит управления с электрическими нагревателями ЩУ8.
- Регулирование скорости вращения приточного вентилятора
- Регулирование температуры приточного воздуха
- Электрический калорифер мощностью до 132 кВт
Регулировка скорости вращения вентилятора при помощи частотного регулятора путем изменения частоты подаваемого на вентилятор напряжения. Изменение частоты от 25 до 50 Гц. Частотный регулятор ATV31 Schneider Electric - Франция.
Регулировка температуры приточного воздуха при помощи симисторного регулятора TTC40F и шагового регулятора температуры TT-S6/D фирмы Regin - Швеция.
Симисторный регулятор поддерживает заданную температуру приточного воздуха путем периодического включения/выключения одной из ступеней канального нагревателя.
При необходимости, шаговый регулятор включает/выключает дополнительную ступень нагревателя.
Для правильной работы щита управления нагреватель должен быть разбит на ступени, каждая из которых не должна превосходить 24 кВт.
Общее количество ступеней должно быть не более 6 шт.
Мощность электрического нагревателя от 60 до 132 кВт,
вентилятора от 4,0 до 7,5 кВт.
Включение/выключение электропривода воздушной заслонки, защита двигателя вентилятора, индикация загрязнения фильтра и отключение щита управления по сигналу пожарной сигнализации
