Щиты управления для систем вентиляции с водяным калорифером
Щиты управления для систем вентиляции с водяным калорифером ЩУТ1-2.0(220).
Стандартный щит управления приточной вентиляционной системы с водяным калорифером.
Канальный вентилятор на 220 В. Возможно дистанционное управление вентилятором симисторным регулятором оборотов.
Стандартные функции:
- ручной пуск и останов вентилятора (питание 220 В)
- регулирование температуры приточного воздуха
- управление электроприводом воздушной заслонки (питание 220 В, возвратная пружина)
- подключение датчика загрязнения фильтра
- управление работой циркуляционного насоса
- подключение капиллярного термостата защиты от замерзания (NTF-5P)
- отключение вентилятора при замыкании контакта пожарной сигнализации
- при выключении вентилятора переход терморегулятора в экономичный дежурный режим с поддержанием температуры обратной воды
- подключение симисторного регулятора скорости вращения вентилятора. Управление вентиляционной установкой непосредственно с регулятора оборотов.
Комплектность щита управления:
- Щит управления в пластиковом корпусе 455х255х100 мм.
- Канальный датчик температуры ТД1
- Накладной датчик температуры обратной воды TG-A130
- Руководство по эксплуатации, схемы подключения, сертификат соответствия и паспорта на все входящие в щит управления приборы автоматики
- Упаковка
Щиты управления для систем вентиляции с водяным калорифером ЩУТ1-5.5(380).
Стандартный щит управления приточной вентиляционной системы с водяным калорифером. Индикация текущей температуры в канале вентиляции.
Канальный вентилятор на 380 В, мощностью до 5,5 кВт. Двигатель должен быть оснащен термоконтактами. Возможно дистанционное управление щитом частотным регулятором оборотов РМТ или ATV21.
Стандартные функции:
- ручной пуск и останов вентилятора (питание 380 В)
- универсальная защита двигателя вентилятора от перегрева при помощи реле ТР220
- регулирование температуры приточного воздуха
- управление электроприводом воздушной заслонки (питание 220 В, возвратная пружина)
- подключение датчика загрязнения фильтра
- управление работой циркуляционного насоса
- подключение капиллярного термостата защиты от замерзания (NTF-5P)
- отключение вентилятора при замыкании контакта пожарной сигнализации
- при выключении вентилятора переход терморегулятора в экономичный дежурный режим с поддержанием температуры обратной воды
- подключение частотного регулятора скорости вращения вентилятора. Управление вентиляционной установкой непосредственно с регулятора оборотов.
Для вентиляторов мощностью до 0,75 кВт - РМТ75380, до 1,5 кВт - РМТ15380, до 2,2 кВт - РМТ22380, до 4 кВт - РМТ40380 и для вентилятором 5,5 кВт - ATV21HU55N4.
Комплектность щита управления:
- Щит управления в пластиковом корпусе 455х255х100 мм.
- Канальный датчик температуры ТД1
- Накладной датчик температуры обратной воды TG-A130
- Руководство по эксплуатации, схемы подключения, сертификат соответствия и паспорта на все входящие в щит управления приборы автоматики
- Упаковка
Щиты управления для систем вентиляции с водяным калорифером ЩУТ1-7,5 (380), ЩУТ1-11 (380) и ЩУТ1-15 (380).
Стандартные щиты управления приточной вентиляционной системы с водяным калорифером. Индикация текущей температуры в канале вентиляции.
Вентилятор на 380 В, мощностью 7,5, 11 или 15 кВт. Защита двигателя от перегрузки по току. Возможно изменение скорости вращения вентилятора частотным регулятором оборотов ATV21.
Стандартные функции:
- ручной пуск и останов вентилятора (питание 380 В)
- универсальная защита двигателя вентилятора от перегрева при помощи реле ТР220
- регулирование температуры приточного воздуха
- управление электроприводом воздушной заслонки (питание 220 В, возвратная пружина)
- подключение датчика загрязнения фильтра
- управление работой циркуляционного насоса
- подключение капиллярного термостата защиты от замерзания (NTF-5P)
- отключение вентилятора при замыкании контакта пожарной сигнализации
- при выключении вентилятора переход терморегулятора в экономичный дежурный режим с поддержанием температуры обратной воды
- подключение частотного регулятора скорости вращения вентилятора. Управление вентиляционной установкой непосредственно с регулятора оборотов.
Для вентиляторов мощностью 7,5 кВт - ATV21HU75N4, 11 кВт - ATV21HD11N4 и 15 кВт - ATV21HD15N4.
Комплектность щита управления:
- Щит управления в пластиковом корпусе 610х340х148 мм.
- Канальный датчик температуры ТД1
- Накладной датчик температуры обратной воды TG-A130
- Руководство по эксплуатации, схемы подключения, сертификат соответствия и паспорта на все входящие в щит управления приборы автоматики
- Упаковка

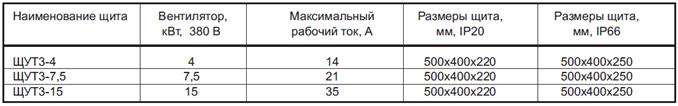

Щиты управления для систем вентиляции с водяным калорифером ЩУТ3.
- Регулирование температуры приточного воздуха
- Защита водяного калорифера от замерзания теплоносителя
- Регулирование расхода воды 2-х или 3-х ходовым вентилем
Регулировкой температуры приточного воздуха при помощи терморегулятора AQUA фирмы Regin (Швеция).
Терморегулятор управляет работой электропривода двух или трехходового регулирующего вентиля, который
меняет подачу горячей воды в водяной калорифер.
Защиту от замерзания водяного калорифера осуществляет как сам терморегулятор AQUA, так и термостат защиты по температуре приточного воздуха PBFP.
Циркуляционный насос повышает давление в системе и уменьшает риск замерзания воды.
Щит управления включает/выключает электропривод воздушной заслонки на 220 В с самовозвратом. Это дает возможность закрыть воздушную заслонку даже при попадании питания и тем самым предотвратить угрозу замерзания водяного калорифера.
Мощность водяного нагревателя не ограничена, вентилятора от 4,0 до 18 кВт.
Щит управления может включать в себя: включение/выключение электропривода воздушной заслонки, защиту двигателя вентилятора, индикацию загрязнения фильтра и отключение щита управления по сигналу пожарной сигнализации.
Для монтажа готовой системы с водяным калорифером возможно использовать собранные
смесительные узлы СУ -2 и СУ-3 в состав которых входит:
- двух или трехходовой вентиль BELIMO с пропускной способностью 4 или 6,3 м3 час.
- электропривод вентиля BELIMO (24 В, управляющий сигнал 0-10 В)
- трехскоростной циркуляционный насос GRANDFOS
- фильтр грубой очистки
- запорные шаровые краны и муфтовые соединения

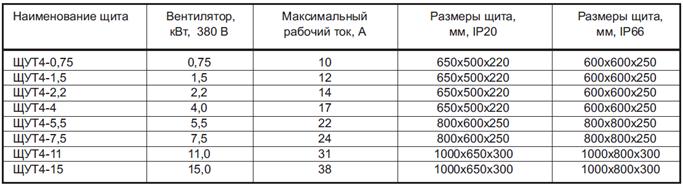

Щиты управления для систем вентиляции с водяным калорифером ЩУТ4.
- Регулирование скорости приточного вентилятора
- Регулирование температуры приточного воздуха
- Защита водяного калорифера от замерзания теплоносителя
Регулировкой температуры приточного воздуха при помощи терморегулятора AQUA фирмы Regin (Швеция).
Терморегулятор управляет работой электропривода двух
или трехходового регулирующего вентиля, который изменяет подачу горячей воды в водяной калорифер.
Защиту от замерзания водяного калорифера осуществляет как сам терморегулятор AQUA, так и термостат защиты по температуре приточного воздуха PBFP.
Циркуляционный насос повышает давление в системе и уменьшает риск замерзания воды.
Щит управления включает/выключает электропривод воздушной заслонки на 220 В с самовозвратом. Это дает возможность предотвратить угрозу замерзания даже при выключении питания.
Мощность водяного нагревателя не ограничена, вентилятора от 0,75 до 15 кВт.
Для вентиляторов регулировка скорости осуществляется частотным регулятором путем изменения частоты подаваемого напряжения. Изменение частоты от 25 до 50 Гц, что дает изменение скорости вращения тоже в два раза.
Щит управления включает в себя следующие функции: включение/выключение электропривода воздушной заслонки, защита двигателя вентилятора, индикация загрязнения фильтра и отключение щита управления по сигналу пожарной сигнализации.
Для монтажа готовой системы с водяным калорифером можно использовать собранные смесительные узлы СУ -2 и СУ-3 в состав которых входит:
- двух или трехходовой вентиль с пропускной способностью 4 или 6,3 м3 час.
- электропривод вентиля (24 В, управляющий сигнал 0- 0 В)
- трехскоростной циркуляционный насос
- фильтр грубой очистки
- запорные шаровые краны и муфтовые соединения
