Симисторный регулятор скорости
Симисторный регулятор скорости СРМ 2,5.
- Минимальные размеры корпуса
- Пленочная клавиатура, подсветка выбранной скорости
- Три скорости вращения двигателя вентилятора
Простой в управлении и исключительно надежный регулятор скорости для вентиляторов с питанием на 220 В. Работа регулятора основана на изменении выходного напряжения с помощью симистора. Можно задавать три фиксированные скорости вращения двигателя вентилятора. Выбор скорости 1-2-3 производится путем нажатия на соответствующую кнопку пленочной клавиатуры.
При повторном нажатии на эту кнопку вентилятор выключается. Регулятор имеет световую индикацию режима работы, что позволяет отслеживать скорость вращения вентилятора. Входная цепь регулятора защищается от перегрузки по току плавким предохранителем.
Применяется в системах вентиляции и кондиционирования для включения/выключения и регулирования скорости вращения канальных вентиляторов.
Технические характеристики:
Напряжение питания: 220 В ± 10%
Максимальный рабочий ток: 2,5 А
Установленный предохранитель: 3,2 А
Подаваемое напряжение на двигатель вентилятора: 1 -100 В, 2 - 160 В, 3 - 220 В
Рабочая температура: от 0 до + 40 °С
Монтаж: поверхностный
Класс защиты: IP20
Габаритные размеры: 82х82х30 мм
Вес: 0,09 кг
Присоединение: через зажимы для гибких проводов сечением до 2,5 мм
Усилие затяжки: 0,3 Н*м

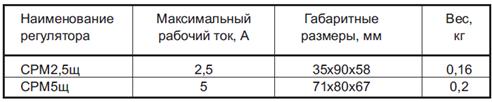

Симисторные регуляторы скорости СРМ 2,5щ, СРМ 5щ.
- Пластмассовый корпус на DIN рейку
- Плавное регулирование скоростью вращения
- Управление внешним сигналом 0 ... 10 В
Симисторный регулятор скорости для установки в щиты управления. Регулирование ведется от 100 до 220 В. Работа регулятора основана на изменении выходного напряжения с помощью симистора.
Возможно управление от внешнего сигнала 0 ... 10 В. Применяется в системах вентиляции и кондиционирования для регулирования скорости вращения канальных вентиляторов.
Технические характеристики:
Напряжение питания: 220 В ± 15%
Подаваемое напряжение на двигатель вентилятора: от 100 до 220 В
Рабочая температура: от 0 до + 40 °С
Класс защиты: IP20
Монтаж: на 35 мм DIN рейку
Присоединение: через зажимы для гибких проводов сечением до 2,5 мм
Усилие затяжки: 0,3 Н*м
крайнее левое положение резистора - питание 100 В на двигатель вентилятора
крайнее правое положение резистора - питание 220 В
для сигнала 0 ...10 В: Значение сигнала 0 В - 100 В питания, сигнал 10 В - питание 220 В

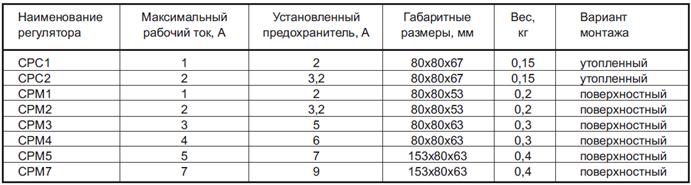

Симисторные регуляторы скорости СРС и СРМ.
- Плавное регулирование скорости
- Широкий диапазон регуляторов: от 1 до 7 А
- Утопленный и поверхностный монтаж
Симисторные регуляторы предназначены для плавного изменения скорости вращения однофазных асинхронных двигателей. Работа регулятора основана на изменении выходного напряжения с помощью симистора.
Регулирование ведется от минимально возможного значения напряжения (при котором вентилятор начинает стабильно вращаться) до значения 220 В.
Допускается управлять несколькими двигателями, если общий потребляемый ток не превышает предельно допустимой величины.
Входная цепь регулятора защищена против перегрузки плавким предохранителем. С целью снижения шума от двигателя, при низких оборотах вращения, установлен дополнительный сглаживающий конденсатор.
Регуляторы СРМ и СРС применяется в системах вентиляции и кондиционирования для плавного регулирования скорости вращения двигателя вентилятора на 220 В.

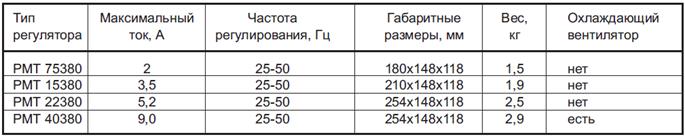

Частотные регуляторы скорости РМТ.
- Плавное регулирование оборотов трехфазных вентиляторов на 380 В
- Локальное и дистанционное управление
- Выносной пульт управления
Частотные регуляторы скорости РМТ предназначены для управления скоростью вращения вентиляторов с асинхронным короткозамкнутым двигателем, сетевое питание 380 В.
Работа регулятора основана на принципе частотного регулирования, когда изменение скорости вращения производится с помощью изменения частоты трехфазного напряжения, подаваемого на двигатель вентилятора (от 25 до 50 Гц). Возможно управление работой вентилятора с выносного пульта или внешним сигналом 0 ... 10 В.
Частотные регуляторы РМТ используются в системах вентиляции и кондиционирования для плавного регулирования скорости вращения двигателя вентилятора на 380 В.
Пульт управления ПУ РМТ.
- Удаленное управления частотным регулятором скорости
- Пластмассовый корпус
Пульт управления ПУ предназначен для работы с частотным регулятором скорости вращения серии РМТ.
С помощью пульта управления возможно включать/выключать частотный регулятор и менять скорость вращения двигателя вентилятора.
Изменение скорости вращения двигателя осуществляется путем выбора требуемого положения ручки на пульте управления.
Регулирование ведется от частоты 25 до 50 Гц. Зеленый светодиод соответствует режиму РАБОТА, красный загорается при ошибке инвертора.
При этом вентилятор останавливается. Включение частотного регулятора производится нажатием ручки PUSH, после чего загорается зеленый светодиод. При повторном нажатии ручки регулятор выключается.
Корпус регулятора изготовлен из пластмассы фирмы Eljo (Швеция). Степень защиты IP20.

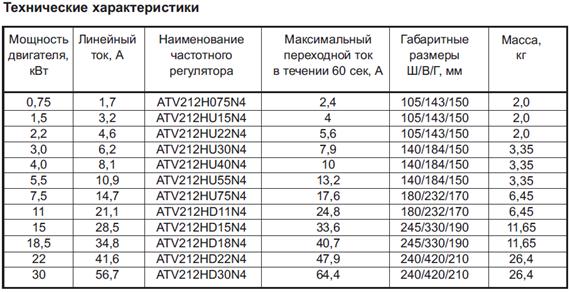

Частотные преобразователь ATV212.
- Управление трехфазными асинхронными двигателями мощностью от 0,75 до 75 кВт
- Предназначен для использования в современных системах отопления, вентиляции и кондиционирования воздуха (HVAC)
- Производство Schneider Electric
Частотный преобразователь ATV21 (частотник) позволяет снижать потребление электричества вентиляторными, насосными, компрессорными и другими агрегатами на 50% благодаря поддержке электродвигателя в режиме оптимального КПД. Также частотники позволяют мягко производить пуск, остановку двигателей, изменение скорости, направления их вращения. Тем самым частотник позволяют продлить срок службы механизмов.
Частотный преобразователь ATV21 (далее частотный регулятор) предназначен для управления трехфазными асинхронными двигателями мощностью от 0,75 до 75 кВт. Был специально разработан для применения в вентиляции, кондиционировании и для управления насосными станциями. Преобразователь ATV21 легко интегрируется в систему обслуживания зданий за счет использования различных коммуникационных карт и имеет встроенный ПИД-регулятор. В конструкции ATV21 была использована новейшая технология уменьшение емкости конденсаторов цепи постоянного тока. Это позволило существенно уменьшить размеры регулятора, сделать его более устойчивым к внешним электромагнитным помехам.
Частотный регулятор ATV21 применяется в системах вентиляции и кондиционирования для регулирования скорости вращения двигателя вентилятора.
Частотный регулятор ATV21 обеспечивает выполнение следующих функций, необходимых для управления
вентиляторами и насосными станциями:
- энергосбережение, квадратичный закон напряжение/частота
- автоматический подхват вращающейся нагрузки с поиском скорости
- адаптация токоограничения при наборе скорости вращения
- подавление шумов и резонансных явлений за счет подбора во время работы оптимальной частоты ШИМ-модуляции до 16 кГц
- возможности работы на 7-ми фиксированных скоростях
- встроенный ПИД-регулятор
- счетчик потребляемой электроэнергии и времени работы
- автоматический переход резонансных зон двигателя
- тепловая защита двигателя и частотного регулятора по сигналам терморезисторов РТС
- защита от токовых перегрузок.
Пульт управления ПУ ATV.
- Управления частотным преобразователем ATV21
- Дистанционный пуск/останов вентилятора
Пульт управления ПУ ATV предназначен для работы с частотным преобразователем ATV21.
С помощью пульта управления возможно включать/выключать частотный преобразователь и изменять скорость вращения двигателя вентилятора.
Регулирование ведется от частоты 25 до 50 Гц.
Пульт ПУ ATV применяется для дистанционного управления частотным преобразователем ATV21
Технические характеристики:
Сопротивление переменного резистора: 15 кОм
Диапазон регулирования частоты: 25 - 50 Гц
Рабочая температура: от 0 до + 40 °С
Класс защиты: IP20
Габаритные размеры: 82х82х67 мм
Вес: 0,15 кг
Присоединение: через зажимы для гибких проводов сечением до 2,5 мм
Усилие затяжки: 0,3 Н*м
