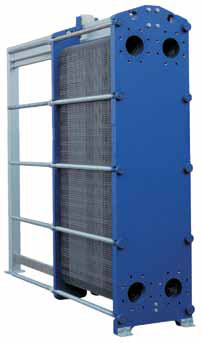

Теплообменники пластинчатые
ПРОКЛАДКА помещена в полное защищенное углубление прокладки. Это строительство обеспечивает эластичность прокладки даже после долгого времени сборки. Новое поколение теплообменников пластины Sondex развито с glueless "прокладка" Замка Sonder. "Прокладка" Замка Sonder установлена сильными резиновыми кнопками, которые противоречение большинству glueless прокладок сегодня действительно устанавливает прокладку в углублении.
Чтобы усилить углубление прокладки, SONDEX "Sonder Сгибают Линию", поставляется глубокими steepedged углублениями, дающими прекрасный захват прокладки. Это означает долгую длительность для прокладок так же как для пластин.
РАЗБОРНЫЕ ПЛАСТИНЧАТЫЕ ТЕПЛООБМЕННИКИ Sondex A/S Brazed Plate Heat Exchangers достаточно давно применяются на Казахстанском рынке теплообменного оборудования. Датская компания основанная 1984 г и производящая теплообменники как малой так и большой мощности. Для различных секторов рынка,
Теплообменники пластинчатые сборные для отопительных сиcтем.
Расчёты произведены для параметров: -
Температуры в греющем контуре:100°С/70°С ∆Р30 кПа
Температуры в нагреваемом контуре:60°С/80°С ∆Р30 кПа
Сертификат № KZ.0020052.01.01.00285
- Материал пластин – нержавеющая сталь 1,44401/Aisi 316.
- Материал прокладок – EPDM.
- Пластины поставляются в комплексе с прокладками.
Тип пластин-количество пластин | Тепловая мощность,кВт | Расход вторичного теплоностителя, м3/ч | Диаметр присоединительных патрубков,мм |
S 8a-27 | 100 | 4,3 | 32 |
S 8a-41 | 150 | 6,5 | 32 |
S 8a-56 | 200 | 8,6 | 32 |
S 14a-24 | 250 | 10,8 | 50 |
S 14a-28 | 300 | 12,9 | 50 |
S 14a-36 | 400 | 17,2 | 50 |
S 14a-45 | 500 | 21,5 | 50 |
S 14a-53 | 600 | 25,8 | 50 |
S 19a-39 | 700 | 30,1 | 50 |
S 19a- 45 | 800 | 34,4 | 50 |
S 19- 51 | 900 | 38,7 | 50 |
S 19a-58 | 1000 | 43 | 50 |
Теплообменники пластинчатые сборные для горячего водоснабжения
Расчёты произведены для параметров: -
Температуры в греющем контуре:100°С/70°С ∆Р30 кПа
Температуры в нагреваемом контуре:60°С/80°С ∆Р30 кПа
Тип пластин-количество пластин | Тепловая мощность,кВт | Расход вторичного теплоностителя, м3/ч | Диаметр присоединительных потрубков,мм |
S 4a-8 | 32 | 0,5 | 32 |
S 4a-19 | 64 | 1 | 32 |
S 4a-25 | 97 | 1,5 | 32 |
S 4a-25 | 129 | 2 | 32 |
S 4a-38 | 191 | 3 | 32 |
S 4a-54 | 255 | 4 | 32 |
S 7a-26 | 320 | 5 | 50 |
S 7a-36 | 447 | 7 | 50 |
S 7a-51 | 639 | 10 | 50 |
S 7a-81 | 959 | 15 | 50 |
Теплообменники пластинчатые сборные для отопительных систем
Расчёты произведены для параметров: -
Температуры в греющем контуре:100°С/70°С ∆Р30 кПа
Температуры в нагреваемом контуре:60°С/80°С ∆Р30 кПа
Тип пластин-количество пластин | Тепловая мощность,кВт | Расход вторичного теплоностителя, м3/ч | Диаметр присоединительных потрубков,мм |
S 8a-36 | 100 | 2,9 | 32 |
S 8a-55 | 150 | 4,3 | 32 |
S 14a-21 | 200 | 5,7 | 50 |
S 14a-25 | 250 | 7,2 | 50 |
S 14a-29 | 300 | 8,6 | 50 |
S 14a-38 | 400 | 11,5 | 50 |
S 14a-47 | 500 | 14,4 | 50 |
S 14a-56 | 600 | 17,2 | 50 |
S 19a-65 | 700 | 20,1 | 50 |
S 19a- 76 | 800 | 23,0 | 50 |
S 19- 59 | 900 | 25,8 | 50 |
S 19a-55 | 1000 | 28,6 | 100 |
Теплообменники пластинчатые сборные для горячего водоснабжения
Расчёты произведены для параметров: -
Температуры в греющем контуре:100°С/70°С ∆Р30 кПа
Температуры в нагреваемом контуре:60°С/80°С ∆Р30 кПа
Тип пластин-количество пластин | Тепловая мощность,кВт | Расход вторичного теплоностителя, м3/ч | Диаметр присоединительных потрубков,мм |
S 8a-14 | 32 | 0,5 | 32 |
S 8a-25 | 64 | 1 | 32 |
S 8a-37 | 97 | 1,5 | 32 |
S 8a-49 | 129 | 2 | 32 |
S 14a-25 | 191 | 3 | 50 |
S 14a-33 | 255 | 4 | 32 |
S 14a-40 | 320 | 5 | 50 |
S 14a-55 | 447 | 7 | 50 |
S 19a-47 | 639 | 10 | 50 |
S 21a-66 | 959 | 15 | 100 |
