Воздушно-тепловая завеса Wing W100
Воздушно-тепловая завеса Wing W100 – это новая разработка от компании VTS, которая гарантирует еще более высокий уровень производительности, но имеет при этом оригинальный и современный дизайн. Завеса предназначена для создания теплового барьера над открытыми дверями или окнами, с целью предотвращения попадания внутрь помещения холодного или сырого воздуха с улицы, пыли, дыма, неприятных запахов и других негативных факторов, сохраняя при этом благоприятный климатический фон. Данный агрегат можно использовать как в зимнее, так и в летнее время. Для этого достаточно отключить теплообменник, чтобы завеса подавала холодный поток, препятствую проникновению сухого ветра, мелких насекомых и т.д.
Тепловая завеса Wings W100 отлично подходит для применения в помещениях общественной или мелкой промышленной направленности. При включении этой модели вы гарантированно сократите общий уровень теплопотерь до 80%, когда достигнутая температура от основной отопительной системы не будет снижаться в случае постоянно открытых дверей или окон, что повлечет за собой довольно экономное потребление энергетических ресурсов.
Основная сфера применения тепловой завесы Wing
- Офисные центры;
- Выставочные или торговые залы,
- Отели, рестораны, кафе;
- Клубы, рестораны, кафе и другие развлекательные комплексы;
- Больницы;
- Аэропорты;
- Автостоянки;
- Кинотеатры;
- Супермаркеты;
- Разнообразные религиозные сооружения.

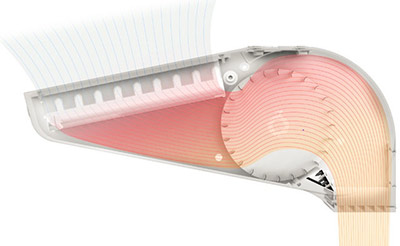

Принцип работы

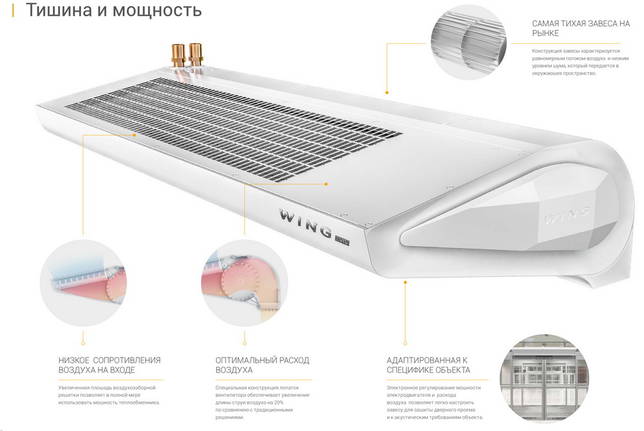

Главные преимущества при работе воздушно-тепловой завесы Wing с водяным теплообменником вы можете увидеть на рисунке ниже:
Продуманная форма модели, грилевидный воздухозаборник, а также сопло для подачи воздуха особого вида, позволят в несколько раз увеличить уровень воздушного потока.
Структурированная подача широкого воздушного потока;
Водяной теплообменник, который может подключатся к локальной водопроводной сети, при общей температуре циркулирующей воды в 90°С. При этом воздух не будет сжигаться, а вы получите безопасную и экологически чистую работу;
Усиленный уровень всасывания, когда вы можете устанавливать завесу даже в тех местах, где есть проблемы с нехваткой свободного пространства, или при неудобной планировке;
Воздух для работы завесы потребляется напрямую из помещения, поэтому вам не нужно делать никаких дополнительных отводов на улицу.
Рассматриваемая модель соответствует наилучшим показателям европейского, соответствуя высоким санитарным нормам и стандартам. Вы гарантированно обеспечите себя продуктивной и бесперебойной работой, низким уровнем шума, снижением теплопотерь и всё это при экономном потреблении электроэнергии.
Технические параметры
Параметры |
| Воздушная завеса с водяным нагревателем | Воздушная завеса с электронагревателем | Воздушная завеса без нагревателя | ||||||
WING W100 | WING W150 | WING W200 | WING | WING | WING | WING C100 | WING C150 | WING C200 | ||
Максимальная ширины двери (1 завеса) | м | 1 | 1,5 | 2 | 1 | 1,5 | 2 | 1 | 1,5 | 2 |
Максимальная высота двери (длина вертикальной струи) | м | 3,7 | 3,7 | 4,0 | ||||||
Максимальный расход воздуха | м3/ч | 1850 | 3100 | 4400 | 1850 | 3150 | 4500 | 1950 | 3200 | 4600 |
Диапазон тепловой мощности | кВт | 4-17 | 10-32 | 17-47 | 2/6 или 4/6 | 4/12 или 8/12 | 6/15 или 9/15 | - | ||
Максимальная температура теплоносителя | оС | 95 | 95 | 95 | - | - | ||||
Максимальное рабочее давление | МПа | 1,6 | 1,6 | 1,6 | - | - | ||||
Объем воды | дм3 | 1,6 | 2,6 | 3,6 | - | - | ||||
Число рядов теплообменника | - | 2 | - | - | ||||||
Напряжение питания | В/фаза/Гц | ~ 230/1/50 | ~230/1/50 для 2 кВт~400/3/50 для 2/4/6 кВт | ~ 400/3/50 | ~ 230/1/50 | |||||
Мощность электронагревателя | кВт | - | 2 и 4 | 4 и 8 | 6 и 9 | - | ||||
Потребляем ток электронагревателем | А | - | 3/6/макс.9 | 6/11,3/ макс.17,3 | 8,8/12,9/макс.21,4 | - | ||||
Мощность двигателя (двигатель переменного тока) | кВт | 0,18 | 0,22 | 0,32 | 0,18 | 0,22 | 0,32 | 0,18 | 0,22 | 0,32 |
Номинальный ток (двигатель переменного тока) | А | 1,3 | 1,8 | 2,4 | 1,3 | 1,8 | 2,4 | 1,3 | 1,8 | 2,4 |
Мощность двигателя (двигатель постоянного тока) | кВт | 0,15 | 0,18 | 0,26 | 0,15 | 0,18 | 0,26 | 0,15 | 0,18 | 0,26 |
Номинальный ток (двигатель постоянноготока) | А | 1,1 | 1,3 | 1,9 | 1,1 | 1,3 | 1,9 | 1,1 | 1,3 | 1,9 |
Масса (без воды) | кг | 27 | 36 | 54 | 27,5 | 37 | 55 | 23 | 31 | 47 |
Класс защиты | IP | 21 | ||||||||

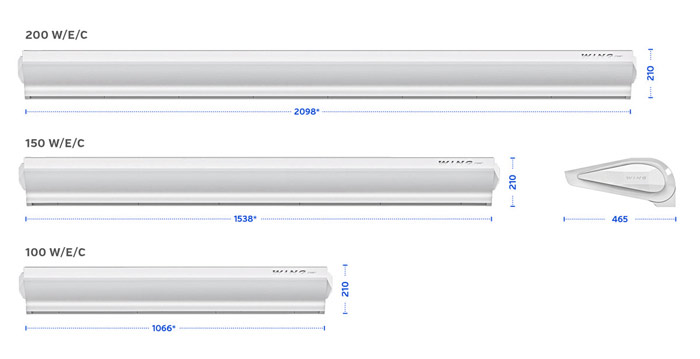

Габаритные размеры
Установка тепловой завесы

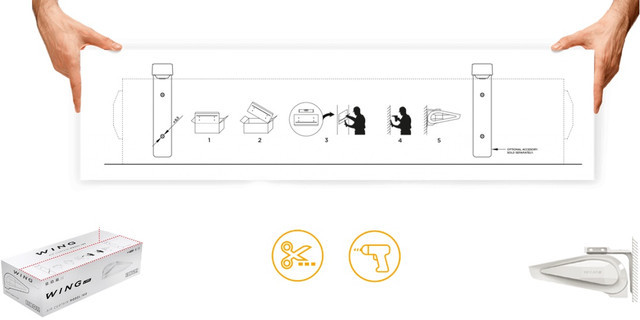

Для проведения монтажа и подключения завесы вам не понадобиться наличие каких то особых технических навыков. Вся работа проходит быстро, а с её последовательностью вы можете ознакомиться по рисунку ниже:
Ввод в эксплуатацию осуществляется в соответствии со всеми техническими правилами, приведенными в инструкции.
